מדוע שסתום גלובוס עם איטום קשיח הוא בחירה אמינה לבקרת זרימה בטמפרטורה גבוהה ובלחץ גבוה

תקציר מאמר: A שסתום גלובוס קשה חותםמיועד למערכות צנרת תעשייתיות שבהן חיוניים כיבוי אמין, ויסות זרימה מדויק, עמידות בטמפרטורות גבוהות ועמידות לטווח ארוך. עם איטום מתכת למתכת ומשטחי איטום קשיחים, שסתום זה מתאים במיוחד לשירותים תובעניים הכוללים קיטור, שמן, גז, חומרים שוחקים ונוזלים תעשייתיים בלחץ גבוה.הואדומספקת פתרונות מהונדסים של שסתום גלוב אטם קשיח עם מספר חומרי גוף, דרגות לחץ, אפשרויות חיבור ושיטות הפעלה עבור יישומים תעשייתיים מגוונים.

תוֹכֶן הָעִניָנִים

• מהו שסתום גלובוס קשיח?
• כיצד פועל שסתום גלובוס עם איטום קשיח?
• מהן התכונות העיקריות?
• אילו מפרטים טכניים צריכים קונים לקחת בחשבון?
• שסתום גלובוס קשיח לעומת סופט סיל: מה ההבדל?
• היכן משתמשים בשסתומי גלובוס אטום קשיח?
• כיצד עליך לבחור את השסתום המתאים?
• מדוע לשקול את Huadu כיצרן שסתומים?
• שאלות נפוצות
• מַסְקָנָה

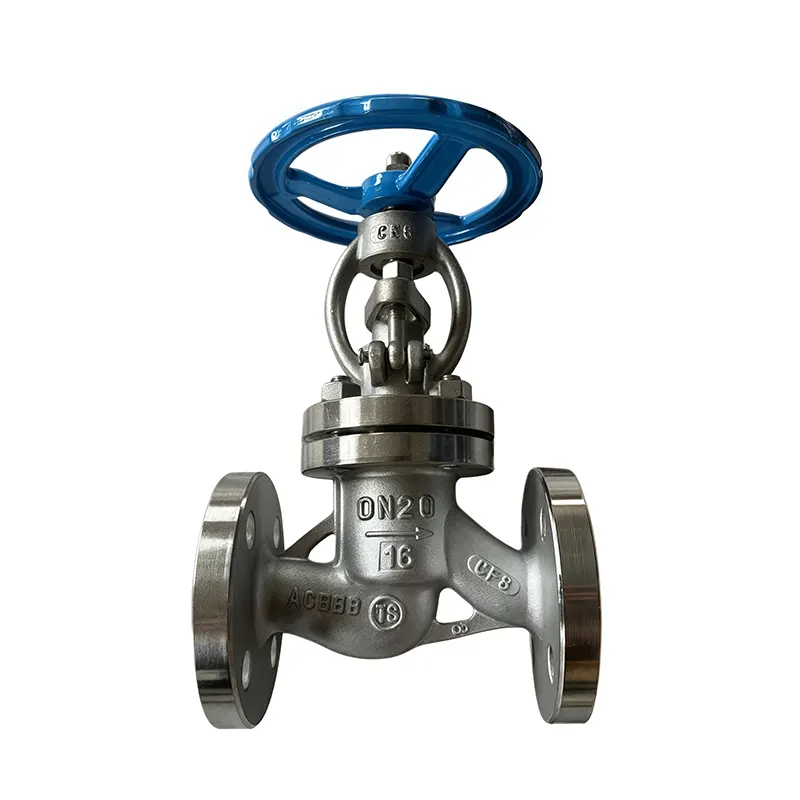

מהו שסתום גלובוס קשיח?

שסתום כדור אטום קשה הוא שסתום בקרת זרימה תעשייתי המשתמש במבנה איטום מתכת למתכת במקום להסתמך בעיקר על חומרי איטום רכים. Huadu מפתחת סוג זה של שסתום עבור סביבות צנרת תובעניות שבהן טמפרטורה, לחץ, שחיקה ופעולה חוזרת עלולה להפעיל לחץ משמעותי על רכיבי איטום קונבנציונליים.

השסתום משתמש בדרך כלל בגוף בסגנון גלובוס ובדיסק ניתן להזזה שנוסע לכיוון המושב או הרחק ממנו. תנועה זו מאפשרת לשסתום לבצע שתי פונקציות חשובות: כיבוי זרימת הצינור וויסות קצב הזרימה. בהשוואה לשסתום בידוד פשוט, תצורת הגלובוס מספקת שליטה טובה יותר על תנועת הנוזל.

עבור שירותים תובעניים, ניתן לחזק את משטחי האיטום עם Stellite או חומרים עמידים בפני שחיקה מתאימים אחרים. מבנה זה מסייע בהפחתת השפלה הנגרמת מחיכוך, שחיקה והפעלה בטמפרטורה גבוהה.

על פי מפרט המוצר, ניתן להגדיר את שסתום הגלובוס הקשיח של Huadu עם מבנה פלדת פחמן או נירוסטה, מספר דרגות לחץ ומספר שיטות פעולה, מה שהופך אותו להתאמה לפרויקטים תעשייתיים שונים.

כיצד פועל שסתום גלובוס עם איטום קשיח?

עקרון הפעולה הוא פשוט אך יעיל ביותר. כאשר השסתום נפתח, הדיסק מתרחק מהמושב ויוצר מעבר זרימה. כאשר גלגל היד, המפעיל או מנגנון ההפעלה מזיזים את הגבעול בכיוון ההפוך, הדיסק מתקרב למושב ומגביל בהדרגה את הזרימה.

המגע ממתכת למתכת בין הדיסק למושב יוצר את ממשק האיטום העיקרי. כשהם מהונדסים ומיוצרים כהלכה, המשטחים הקשיחים יכולים לספק עמידות חזקה נגד בלאי ושחיקה במהלך שירות תובעני.

רצף הפעלה טיפוסי כולל:

1. המפעיל מסובב את גלגל היד או מפעיל את המפעיל שנבחר.
2. הגזע מעביר את כוח ההפעלה לדיסק השסתום.
3. הדיסק נע ביחס למושב כדי לשלוט במעבר הזרימה.
4. כשהדיסק מגיע למושב, משטחי האיטום המתכתיים יוצרים כיבוי.
5. כאשר נפתח מחדש, הדיסק מתרחק מהמושב כדי לשחזר את זרימת הצינור.

תנועה ליניארית הניתנת לשליטה היא אחת הסיבות לכך ששסתומי גלובוס נבחרים לעתים קרובות כאשר נדרשות גם יכולת בידוד וגם מצערת.

מהן התכונות העיקריות?

שסתום גלובוס אטום קשיח איכותי צריך להיבחר בהתאם לתנאי ההפעלה בפועל ולא רק לגודלו הנומינלי. מספר מאפייני עיצוב משפיעים ישירות על האמינות ועל חיי השירות.

1. איטום קשיח מתכת למתכת

מבנה האיטום הקשיח מיועד לסביבות הפעלה תובעניות. משטחי איטום קשיחים יכולים לספק עמידות טובה יותר בפני שחיקה, שחיקה והשפלה הקשורה לטמפרטורה מאשר חומרי איטום רכים קונבנציונליים רבים.

2. יכולת טמפרטורה גבוהה

הואדו מפרט טווח טמפרטורות של כ-29°C עד 425°C עבור התצורה הנזכרת. זה הופך את השסתום למתאים לשירותים תעשייתיים רבים הכוללים מים חמים, קיטור, נוזלי תהליך ואמצעי מדיה אחרים בטמפרטורה גבוהה.

3. שיעורי לחץ מרובים

המוצר זמין בכל מחלקות לחץ כולל Class 150, 300, 600, 900 ו-1500. זה נותן למהנדסי הפרויקט גמישות רבה יותר בעת התאמת השסתום לדרישות הלחץ בצנרת.

4. הפעלה גמישה

בהתאם לפרויקט, ניתן להגדיר את התפעול באמצעות גלגל יד, מנגנון הילוכים, מפעיל חשמלי, מפעיל פנאומטי או מפעיל הידראולי.

5. אפשרויות חומר עמיד בפני קורוזיה

תצורות נירוסטה מתאימות ליישומים שבהם עמידות בפני קורוזיה חשובה. גרסאות פלדת פחמן יכולות לספק פתרון חסכוני למדיה תעשייתית תואמת.

אילו מפרטים טכניים צריכים קונים לקחת בחשבון?

עבור רכש תעשייתי, מפרטים טכניים צריכים להיבדק יחד במקום להעריך בנפרד. הטבלה הבאה מסכמת פרמטרים עיקריים המשויכים לתצורת Huadu המתייחסת אליה.

פֶּתֶק:יש לאשר תמיד את המפרטים בפועל מול גליון הנתונים של הפרויקט, התקנים הרלוונטיים, מאפיינים בינוניים, דירוג לחץ-טמפרטורת ותיעוד טכני של היצרן לפני הרכישה.

שסתום גלובוס קשיח לעומת סופט סיל: מה ההבדל?

שיטת האיטום היא אחד הגורמים החשובים ביותר בבחירת שסתום גלובוס. עיצובי אטימה קשה וחותמת רכה מיועדים לסביבות הפעלה שונות.

מבחינה מעשית, איטום רך עשוי להיות יתרון כאשר תנאי ההפעלה מתונים ונדרשת איטום הדוק במיוחד. איטום קשיח הופך לאטרקטיבי יותר כאשר הצינור כולל טמפרטורה גבוהה, לחץ גבוה, חלקיקים שוחקים או פעולה תעשייתית חוזרת.

היכן משתמשים בשסתומי גלובוס אטום קשיח?

היכולת לעמוד בתנאים תובעניים הופכת את טכנולוגיית Hard Seal Globe Valve למתאימה למגוון רחב של מערכות תעשייתיות.

• מפעלים פטרוכימיים:משמש לשליטה על נוזלי תהליך, פחמימנים ומדיה בטמפרטורה גבוהה.
• ייצור חשמל:מתאים לקיטור וקווי תהליך אחרים בטמפרטורה גבוהה.
• מֵטַלוּרגִיָה:שימושי כאשר טמפרטורה גבוהה ותנאי הפעלה שוחקים יוצרים בלאי נוסף של השסתומים.
• נפט וגז:ישים למערכות בידוד נוזלים תעשייתיות ובקרת זרימה כאשר דירוגי הלחץ והחומר שנבחרו מתאימים.
• טיפול במים:ניתן לשילוב בצינורות מים תעשייתיים ונוזל תהליכים.
• עיבוד תעשייתי כללי:מתאים למים, נפט, גז, קיטור ונוזלים תעשייתיים תואמים.

תמיד יש להתאים את השסתום הנכון למדיום, לטמפרטורה, ללחץ, לקצב הזרימה, למאפייני הקורוזיה ולדרישות ההתקנה בפועל.

כיצד עליך לבחור את השסתום המתאים?

בחירת שסתום תעשייתי רק לפי קוטר הצינור עלולה לגרום לבעיות ביצועים. צוותי רכש ומהנדסים צריכים להעריך את כל סביבת ההפעלה.

שקול את הגורמים הבאים:

1. בֵּינוֹנִי:זהה אם הצינור נושא מים, קיטור, נפט, גז, כימיקלים או נוזלים שוחקים.
2. טמפרטורת פעולה:אשר הן טמפרטורות רגילות והן טמפרטורות מקסימליות.
3. לחץ עבודה:בחר דרגת לחץ העונה על דרישות התכנון בפועל.
4. גודל נומינלי:התאם את גודל השסתום עם הצינור ומאפייני הזרימה הנדרשים.
5. חומר גוף:שקול קורוזיה, טמפרטורה, לחץ ודרישות מכניות.
6. חומר מושב ודיסק:בחר חומרי איטום קשיחים או אחרים בהתאם לתנאי השירות.
7. סיום חיבור:ודא את הדרישות של אוגן, הברגה, ריתוך קת או ריתוך שקעים.
8. הפעלה:קבע אם נדרשת פעולה ידנית או אוטומטית.
9. בדיקות ותקנים:אשר את דרישות התכנון והבדיקה הרלוונטיות לפני ההזמנה.

יצרן שסתומים מוסמך יכול לעזור למהנדסים להעריך את המשתנים הללו ולבחור תצורה מתאימה במקום להתייחס לשסתום כאל רכיב מדף סטנדרטי.

מדוע לשקול את Huadu כיצרן שסתומים?

עבור קונים תעשייתיים, יכולת הספק חשובה כמו מפרטי המוצר. Huadu Valve Group משלבת שירותי עיצוב, יציקה, עיבוד CNC, הרכבה, בדיקה ואספקה ​​של שסתומים ליישומי שסתומים תעשייתיים.

על פי מידע החברה שפורסם, ל-Huadu יש יותר מ-11 שנות ניסיון בייצור, מתקן ייצור המשתרע על פני כ-25,333 מ"ר, כושר ייצור שנתי העולה על 30,000 יחידות, ושיעור מוכשר למוצר מוגמר מדווח של 99.8%.

יכולות הייצור שלו כוללות:

• עיבוד CNC מדויק
• יציקת שסתומים והרכבה
• בדיקה הידרוסטטית ופנאומטית
• ייצור שסתומים בטמפרטורה גבוהה ובטמפרטורה נמוכה
• פתרונות שסתומים בהתאמה אישית
• ייצור OEM ו-ODM

הואדו גם מצהירה כי מוצרי השסתומים שלה מסופקים לשווקים בינלאומיים ומשמשים במגזרי נפט, זיקוק נפט, גז טבעי, עיבוד כימי, ייצור חשמל, טיפול במים, מתכות, כרייה ומגזרי תעשייה אחרים.

לקונים המחפשים אשסתום גלובוס קשה חותם, הערכת יכולת ייצור, עקיבות חומרים, בדיקות לחץ, תקנים ישימים ותמיכה טכנית יכולים לסייע בהפחתת סיכוני הרכש ולשפר את אמינות התפעול לטווח ארוך.

שאלות נפוצות

מה היתרון העיקרי של שסתום גלובוס עם אטימה קשה?

היתרון העיקרי הוא מבנה האיטום שלו מתכת למתכת, שיכול לספק עמידות חזקה לטמפרטורה גבוהה, לחץ, בלאי ושחיקה כאשר השסתום מתוכנן נכון עבור היישום.

האם ניתן להשתמש בשסתום גלובוס עם אטימה קשיחה לקיטור?

כֵּן. שסתומי גלובוס אטומים כראוי מתאימים בדרך כלל ליישומי קיטור תעשייתיים מכיוון שמשטחי האיטום המתכתיים שלהם יכולים לעמוד בתנאי טמפרטורה תובעניים. יש לאמת את דירוג הלחץ-טמפרטורה עבור כל תצורה ספציפית.

אילו חומרים זמינים עבור שסתומי הגלובוס הקשיחים?

אפשרויות החומר תלויות בדגם וביישום. Huadu מציגה רשימה של פתרונות פלדת פחמן ופלדת אל חלד, עם רכיבים כגון A182 F316, A182 F316L, 13Cr ו-CF8M הזמינים בתצורה המוזכרת.

אילו שיעורי לחץ זמינים?

מוצר Huadu המוזכר מוצע בתצורות Class 150, 300, 600, 900 ו-1500. על הקונים לבחור את דרגת הלחץ בהתאם ללחץ התכנון של הצינור והתקנים החלים.

האם השסתום יכול להיות אוטומטי?

כֵּן. בנוסף לתפעול גלגל היד, שיטות ההפעלה הזמינות כוללות תפעול גיר, הפעלה חשמלית, הפעלה פניאומטית והפעלה הידראולית, בהתאם לתצורה הנדרשת.

אילו תקנים קשורים לשסתום זה?

מפרטי המוצר המוזכרים כוללים API 6D ו-ASME B16.34 לעיצוב, ASME B16.10 לממדים פנים אל פנים, ASME B16.5 ו-ASME B16.47 לתקני אוגן, ו-API 598 לבדיקה.

מַסְקָנָה

שסתום גלובוס עם אטימה קשיחה יכול להיות פתרון יעיל לבקרת זרימה תעשייתית כאשר חומרי איטום רכים קונבנציונליים עשויים שלא לספק את העמידות הנדרשת. מבנה האיטום שלו ממתכת למתכת, משטחים קשיחים, אפשרויות רחבות בדרגת לחץ ותאימות עם מדיה תובענית הופכים אותו לבעל ערך במיוחד בייצור חשמל, פטרוכימיה, מתכות, נפט וגז, טיפול במים ויישומים תעשייתיים כלליים.

עבור צוותי רכש, הבחירה הטובה ביותר תלויה ביותר מגודל שסתום. יש להעריך את המדיום, הטמפרטורה, הלחץ, תאימות החומר, תצורת האיטום, סוג החיבור, ההפעלה, התקנים ודרישות הבדיקה לפני הרכישה. אם אתה מוצא פתרון שסתומים תעשייתיים אמין או זקוק לסיוע בבחירת שסתום הגלובוס הקשיח המתאים לפרויקט הצינור שלך,לפנות אלינוכדי לדון בדרישות הטכניות שלך, אפשרויות ההתאמה האישית ותנאי היישום שלך עם צוות Huadu.
