שסתום כדור קבוע מנירוסטה אל חלד שסתום כדור מאוגן מזויף

תכונות המוצר

- מבנה כדור קבוע רכוב על Trunnion, מתאים לתנאי עבודה גדולים ולחץ גבוה.

- גוף שסתום מזויף עם חומר צפוף, חוזק מכני גבוה וביצועים טובים נגד קורוזיה.

- עיצוב יציאה מלא, התנגדות זרימה קטנה, קיבולת זרימה גדולה, נוח לניקוי צנרת.

- מושב צף עמוס קפיצים מממש כיבוי הדו-כיווני, קצב דליפה נמוך.

- עיצוב גזע נגד נשיפה, בנוי במבנה אנטי סטטי ובטוח אש תואם API 607.

- מושב משחרר את עצמו ללחץ יתר חריג בחלל לשיפור בטיחות הפעולה.

- מומנט הפעלה נמוך, תומך במחזורי פתיחה-סגירה תכופים לשירות יציב לטווח ארוך.

תכונות מפתח

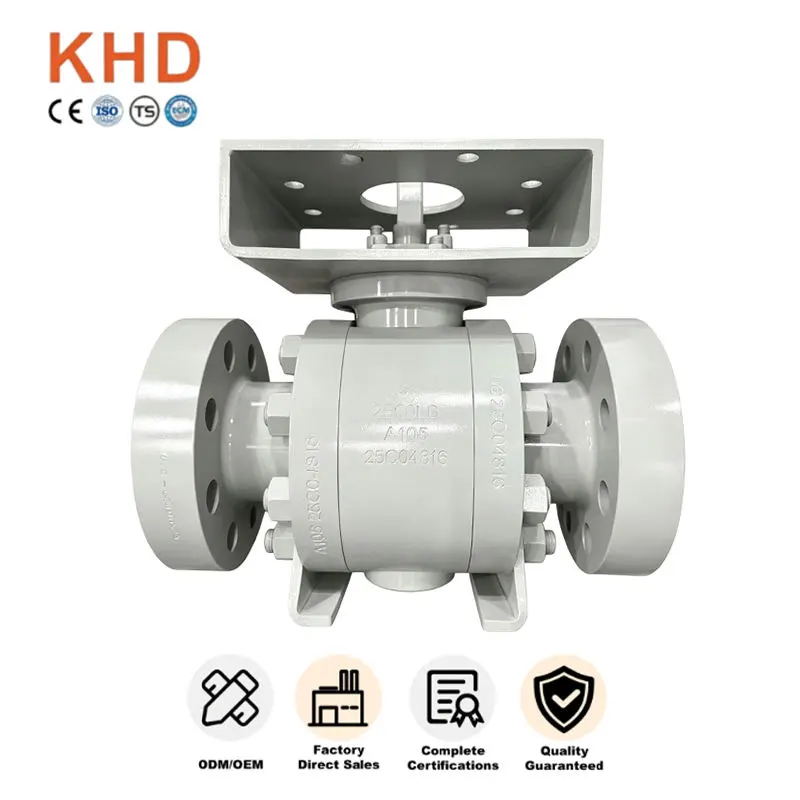

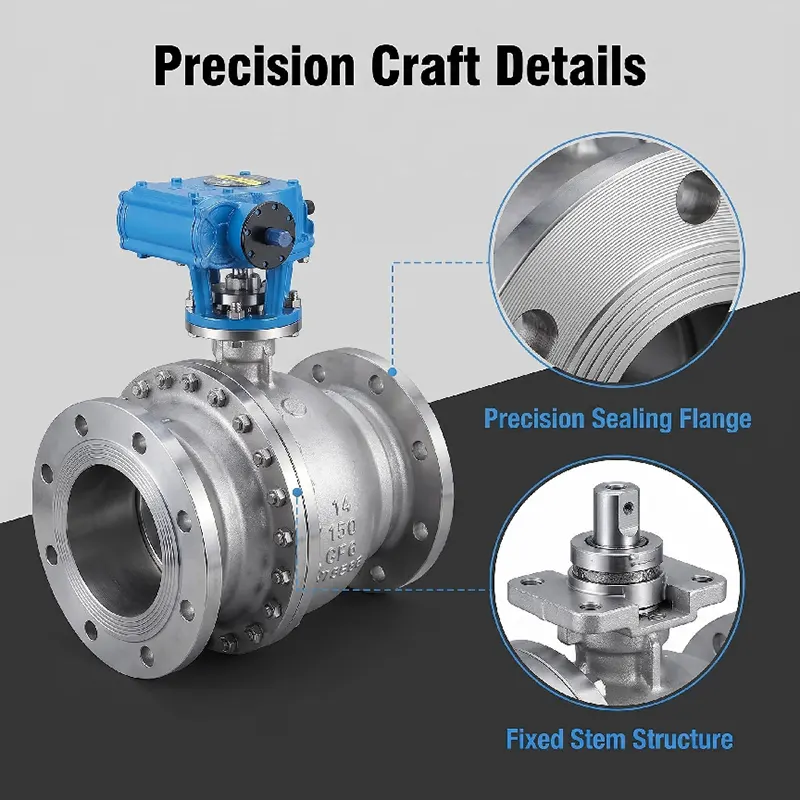

מבנה המוצר

זהו שסתום כדור קבוע מנירוסטה אל חלד מחושל שסתום כדור מאוגן. הכדור נתמך על ידי פירי כתף עליונים ותחתונים במקום לצוף בכוח המושב. Main components include forged valve body, bonnet, fixed ball, upper & lower trunnion shafts, spring preloaded floating seats, anti-blow out stem, flange connection ends, and ISO 5211 top mounting pad for actuators. ניתן לספק פונקציית בלוק כפול ודימום על פי בקשה. אפשרויות פני אוגן: RF, RTJ.

- גוף שסתום / מצנפת: פלדת אל חלד מזויפת A182 F304 / A182 F316L

- כדור: נירוסטה מזויפת, מצופה כרום קשיח או פרצוף קשיח של Stellite

- גבעול: נירוסטה A182 F316

- חותם מושב: PTFE / RPTFE לאיטום רך; סגסוגת קשיחה Stellite 6 לאיטום קשיח ממתכת

- אטם וטבעת O: FKM, PTFE, מותאם אישית למדיות טמפרטורות שונות

- ברגים: ברגי נירוסטה B8 / B8M

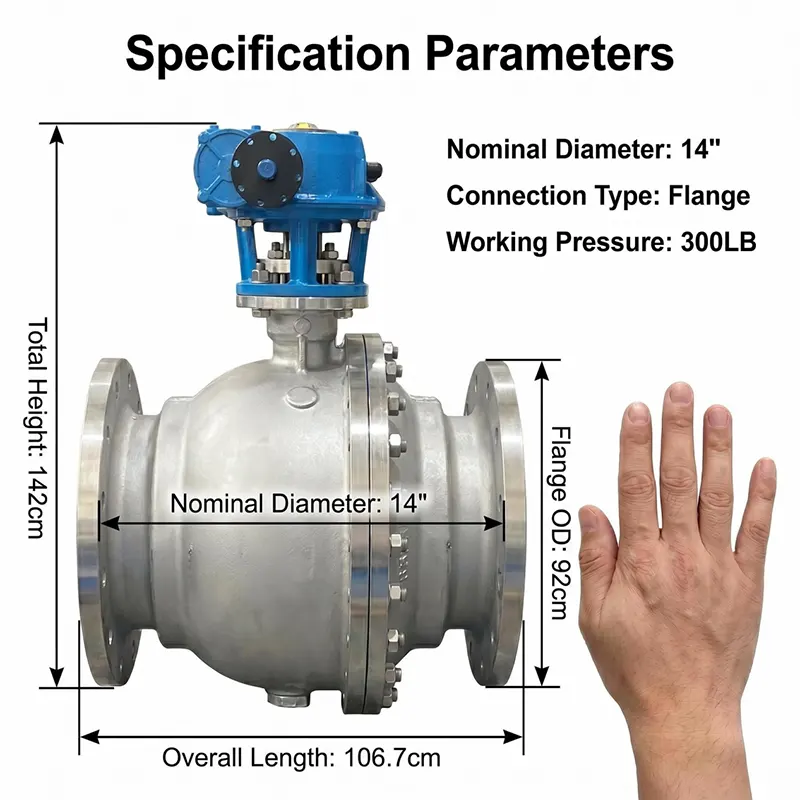

טווח לחץ וטמפרטורה

-מחלקת לחץ: PN16-PN100, Class150-Class2500

-טמפרטורת עבודה:

•גרסת איטום רך:-29℃ ~ +200℃

•גרסת מתכת אטימה קשה: -29℃ ~ +425℃

-תקן בדיקה: API 598, בדיקת מעטפת פי 1.5 לחץ מדורג; בדיקת מושב פי 1.1 לחץ מדורג

-טווח גדלים: DN50-DN600 (NPS2"-NPS24")

סוגי פעולות

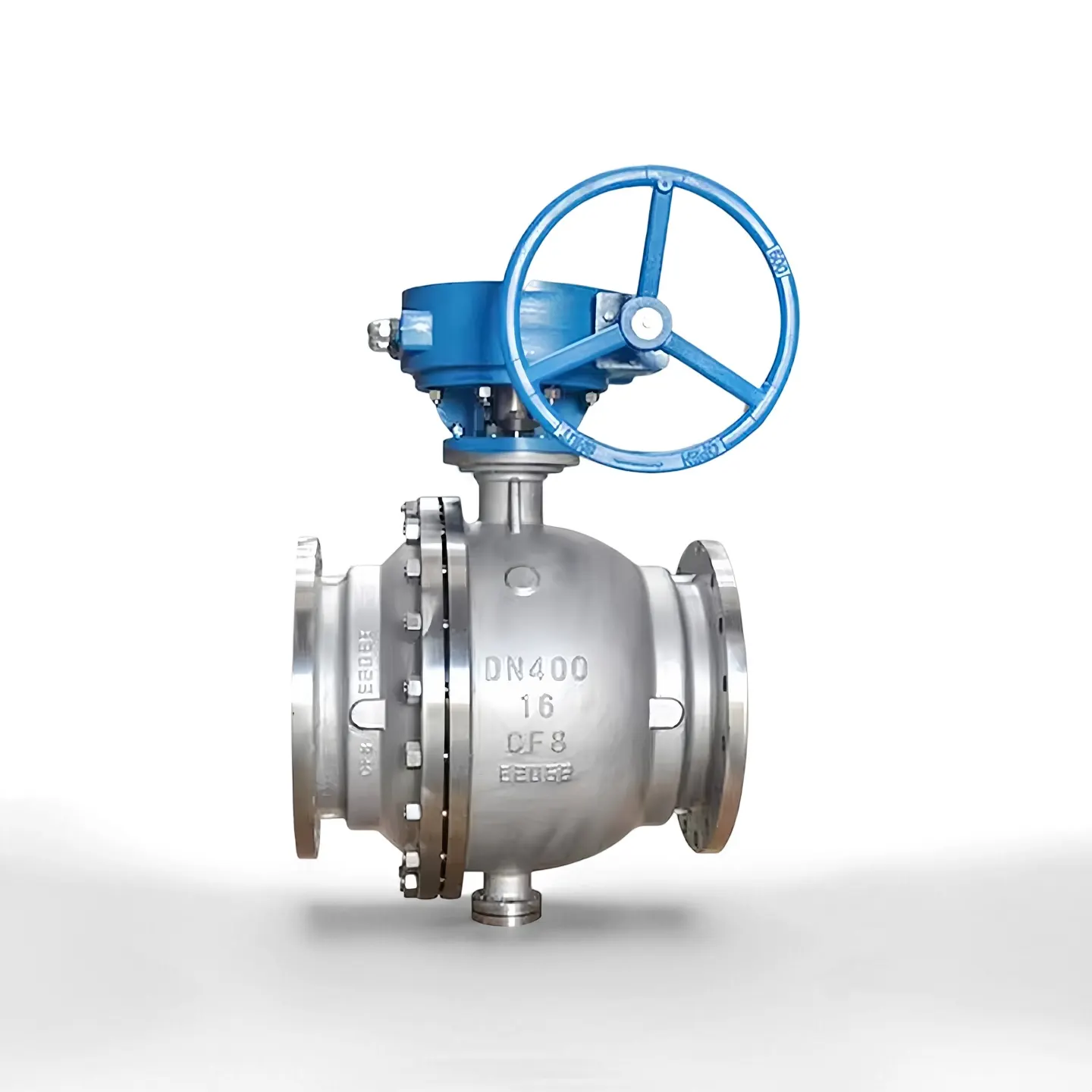

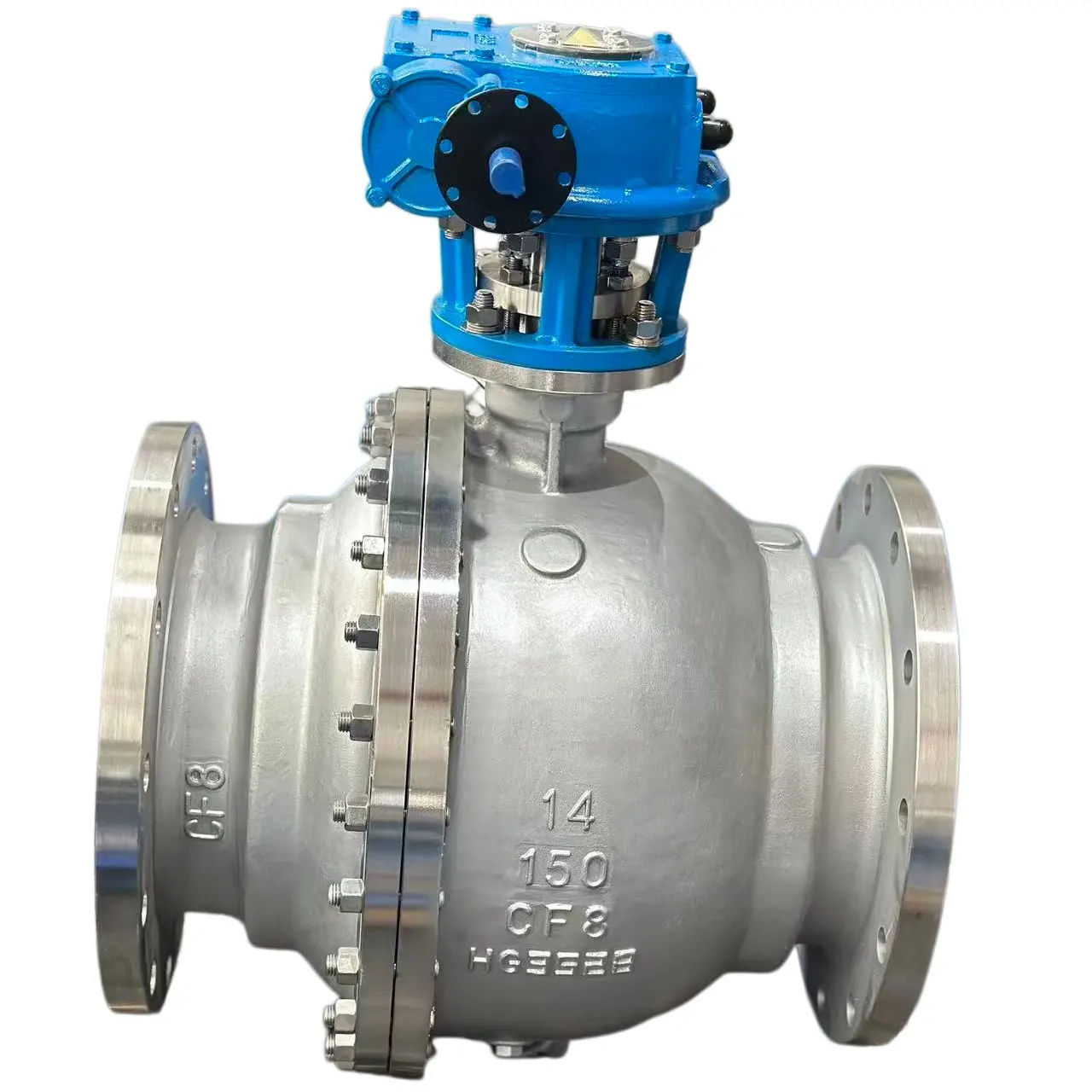

-ידני: מפעיל ציוד תולעת לדרישת מומנט גדולה

-פנאומטי: מפעיל פנאומטי חד-פעמי/כפול, עם מתג גבול ושסתום סולנואיד

-חשמלי: מפעיל חשמלי מסוג On-Off או מווסת לשליטה אוטומטית מרחוק

-הפעלה הידראולית / אלקטרו הידראולית זמינה על פי בקשה מיוחדת

כל המפעילים מתאימים לפלטפורמת הרכבה ISO 5211.

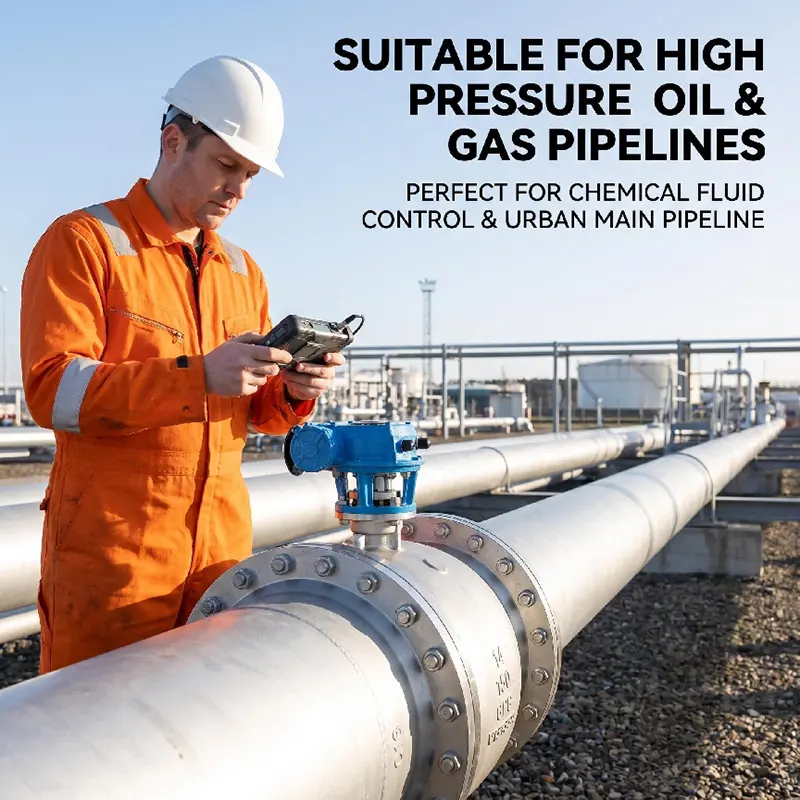

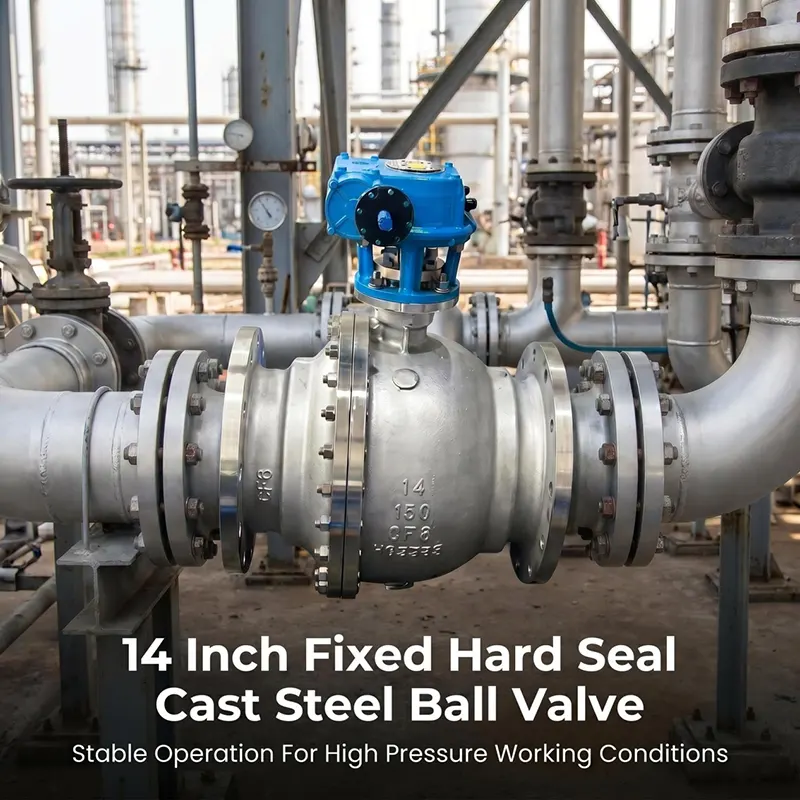

יישומים

אומץ נרחב עבור שירות הפעלה-כיבוי ובידוד עבור נוזל, גז ומדיום מאכל. Mainly used in oil & gas long-distance pipelines, petrochemical plants, chemical processing, power generation, water treatment, LNG and other heavy duty industrial projects.

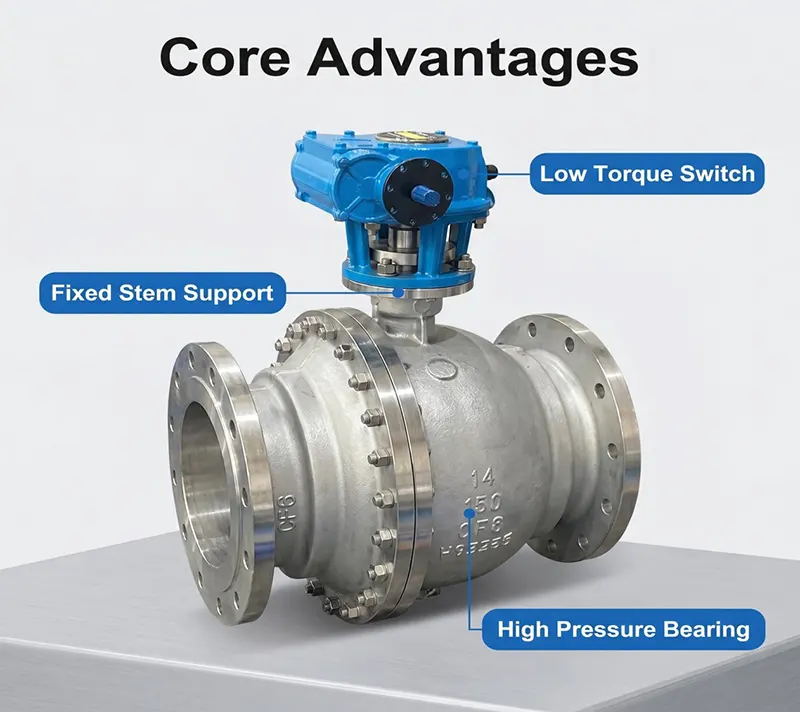

למה לבחור שסתום כדור קבוע מנירוסטה שלנו?

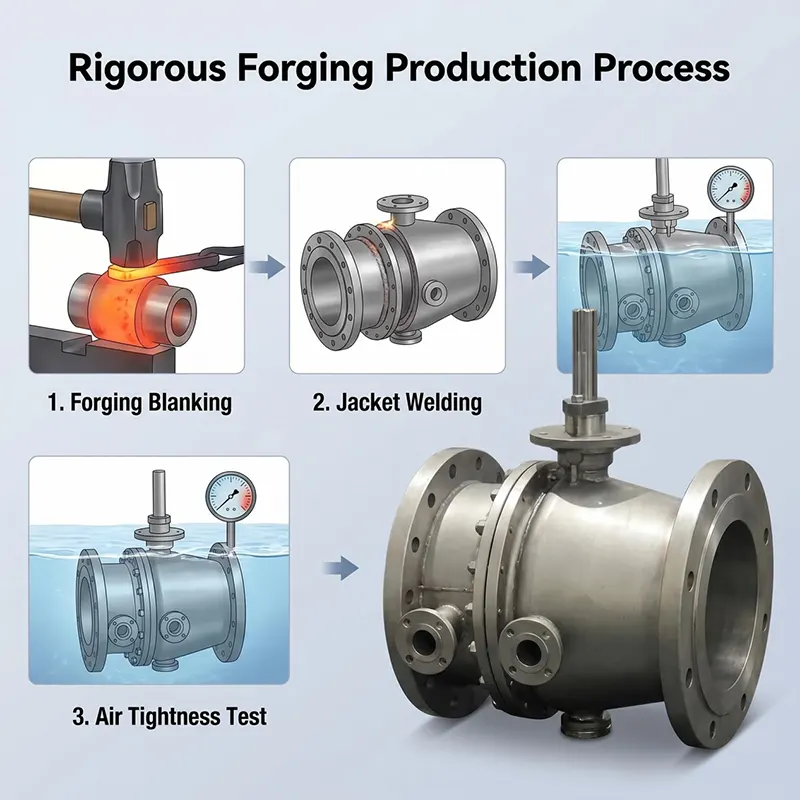

1. לאמץ תהליך חישול מלא, חומר פנימי קומפקטי ללא פגמי נקבוביות יציקה, מתאים לצינור כבד בלחץ גבוה.

2. עיצוב כדור קבוע Trunnion מפחית מאוד את מומנט ההפעלה עבור מצב עבודה בלחץ גבוה בגודל גדול.

3. בדיקת חומר נכנסת קפדנית, כל שסתום עובר בדיקת דליפה הידרוסטטית מלאה ומושב גז לפני המסירה.

4. תמכו באטם רך ובאטם קשיח מתכתי בשתי גרסאות כדי להתאים טמפרטורה ודרישות בינוניות שונות.

5. אנו מציעים תמיכה טכנית מלאה, סקירת ציור והדרכה לאחר מכירה עבור הפרויקט שלך.

מדריך רכישה

אנא ספק את המידע שלהלן בעת ​​שליחת הפנייה:

1. גודל נומינלי ודרגת לחץ

2. מדיום עבודה, טמפרטורת עבודה בפועל

3. סוג חותם: חותם רך או חותם מתכת קשה

4. סוג הפעולה (ציוד תולעת / פניאומטי / חשמלי וכו')

5. תקן אוגן וסוג פנים אוגן (RF / RTJ)

6. דרישה מיוחדת: בטוח אש, פונקצית DBB, טיפול נגד קורוזיה וכו '.

המהנדס שלנו יציע הצעה מתאימה בהתאם למצב העבודה שלך.

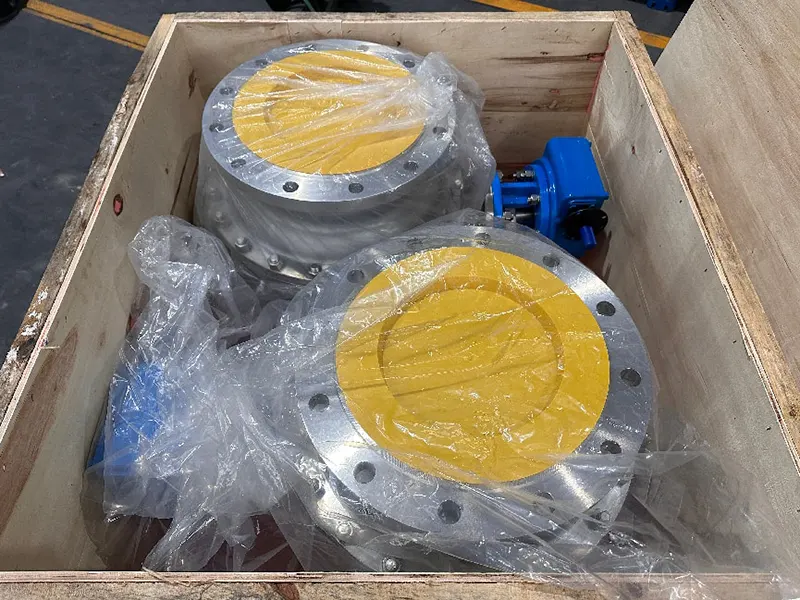

אריזה ומשלוח

כל שסתום ינוקה ומוגן לפני האריזה. פתחי השסתום אטומים במכסי פלסטיק כדי לשמור על ניקיון החלל הפנימי. השסתומים ארוזים בארגזי דיקט מלאים המתאימים להובלה ימית. אנו תומכים ב-EXW, FOB, CIF, DAP ותנאי סחר אחרים. ניתן לספק סחורה לנמל או למחסן המיועדים לכך.

OEM & ODM

אנו מקבלים הזמנות OEM ו-ODM. We can customize body material, seal material, flange standard, special extension stem, special painting and logo marking according to customer drawing or technical requirement. MOQ גמיש להזמנות פרויקטים.

בדיקה ובדיקה

כל שסתום עובר בדיקת טווח מלא לפני המשלוח לפי תקן API 598.

- בדיקת חומר גלם נכנסת: הרכב כימי של חומר ובדיקת מאפיינים מכניים, תיעוד עקבות חומר מסופק.

- מבחן הידרוסטטי מעטפת: לחץ מדורג פי 1.5 עבור גוף השסתום והמכסה.

- בדיקת דליפת מושבים: לחץ מדורג פי 1.1, מדיום מים או חנקן.

- בדיקה ויזואלית, בדיקת מימד, בדיקת צבע וגימור משטח.

- בדיקת עדים על ידי מכון צד שלישי כגון SGS, BV מקובלת לפי בקשת הלקוח.

- ניתן לספק סט מלא של מסמכים כולל תעודת בדיקת חומר MTC, דו"ח בדיקת הידרו, תעודת התאמה.

מדריך התקנה ותחזוקה

- נקה את הצינור ביסודיות לפני ההתקנה כדי לנקות סיגים, חול ופסולת ריתוך, למנוע נזק לפני האיטום.

- התקן את השסתום בכיוון הזרימה הנכון, חזק את בורגי האוגן בצורה צולבת ואחידה.

- אל תשאיר את השסתום במצב חצי פתוח לאחסון זמן ארוך או מצב עבודה.

- לפעולה רגילה, הפעל מעת לעת מחזור סגירת פתיחת פתיחה מלאה כדי למנוע הידבקות של החותם.

- בדוק את מפרק האוגן, אריזת הגבעול לאיתור דליפה חיצונית במהלך בדיקה שגרתית באתר.

- החלף חלקי איטום בלויים במהלך כיבוי מתוכנן; השתמש בחומר איטום תואם עבור מדיית העבודה שלך.

- אם מצויד במפעיל, בדוק את מומנט המפעיל, את מצב מתג הגבול באופן קבוע.

שירות לאחר המכירה

-תקופת אחריות: 12 חודשי אחריות בספירה מתאריך המשלוח, כנגד פגמי ייצור.

-אנו מספקים תמיכה טכנית כולל סקירת שרטוטים, אישור פרמטרים והנחיית הפעלה.

-צוות ההנדסה שלנו עונה לשאלות טכניות תוך 24 שעות עבודה.

-חלקי חילוף (מושבים, אטמים, אריזת גזע) זמינים להזמנה מחדש.

-ניתן לתאם ייעוץ טכני באתר עבור הזמנות פרויקטים בקנה מידה גדול.

הערה: האחריות אינה מכסה נזק שנגרם כתוצאה מהתקנה שגויה, הפעלה שגויה או מצב בינוני לא תקין.

מוצרים מומלצים קשורים

-שסתום כדורי צף (שסתום כדורי נירוסטה 2 חלקים / 3 חלקים)

-WCB שסתום כדור קבוע מפלדת פחמן

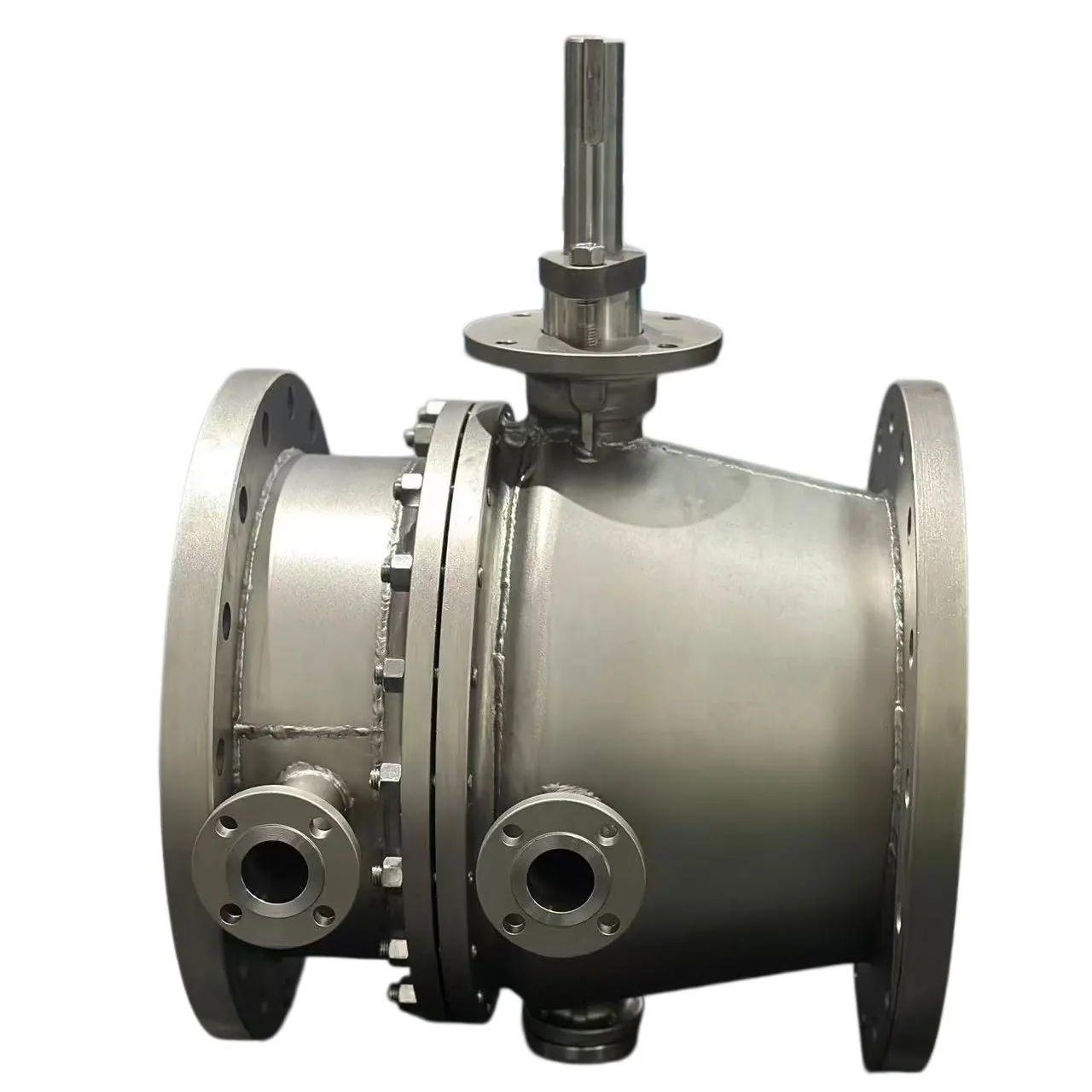

-שסתום כדור קבוע מבודד מעיל עבור מדיום עם צמיגות גבוהה

-שסתום כדורי עם סט מפעילים פנאומטי/חשמלי מלא

-שסתום כדור קבוע אטום מתכת קשיח לשירות בטמפרטורה גבוהה

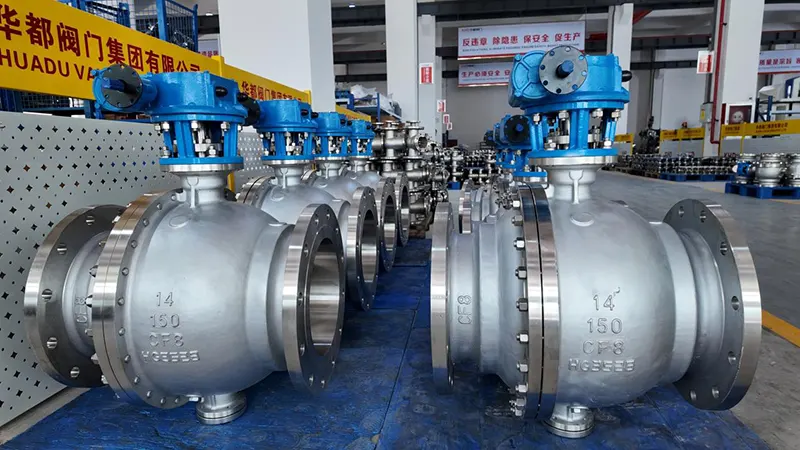

חוזק המפעל שלנו

Huadu Valve Group ממוקמת בוונג'ואו בסין, מתמחה בתכנון שסתומים תעשייתיים, פרזול, עיבוד שבבי והרכבה. בבעלותנו קווי ייצור שלמים כולל סדנת פרזול, סדנת עיבוד שבבי CNC, סדנת הרכבה ומעבדת בדיקה עצמאית. כל תהליכי הייצור הקריטיים מסתיימים בבית, לא במיקור חוץ מלא. יש לנו ניסיון עשיר בהזמנות לפרויקטים של גז נפט, פטרוכימיה ואספקת מים בחו"ל. המוצרים שלנו מיוצאים לדרום מזרח אסיה, המזרח התיכון, אירופה ואזורים אחרים.

התקשר לבירור

אנא שלח לנו את דרישות תנאי העבודה המפורטות שלך כולל גודל, לחץ, בינוני, טמפרטורה, סוג פעולה ודרישות מיוחדות. הצוות הטכני שלנו יעריך ויכין עבורך הצעת מחיר רשמית בקרוב. ברוכים הבאים להזמנה לדוגמה ושיתוף פעולה בפרויקט גדול.
