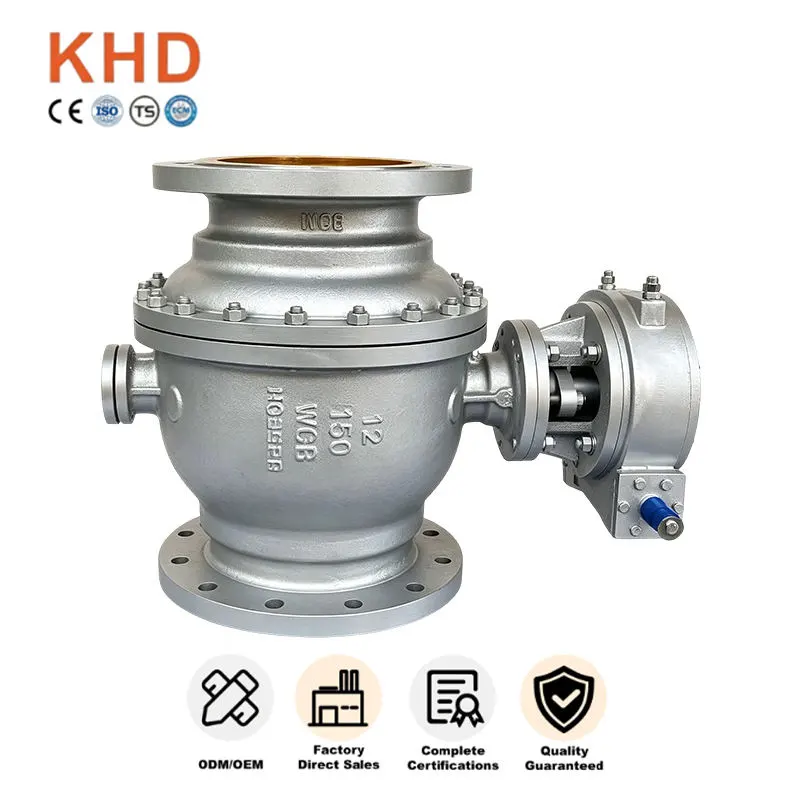

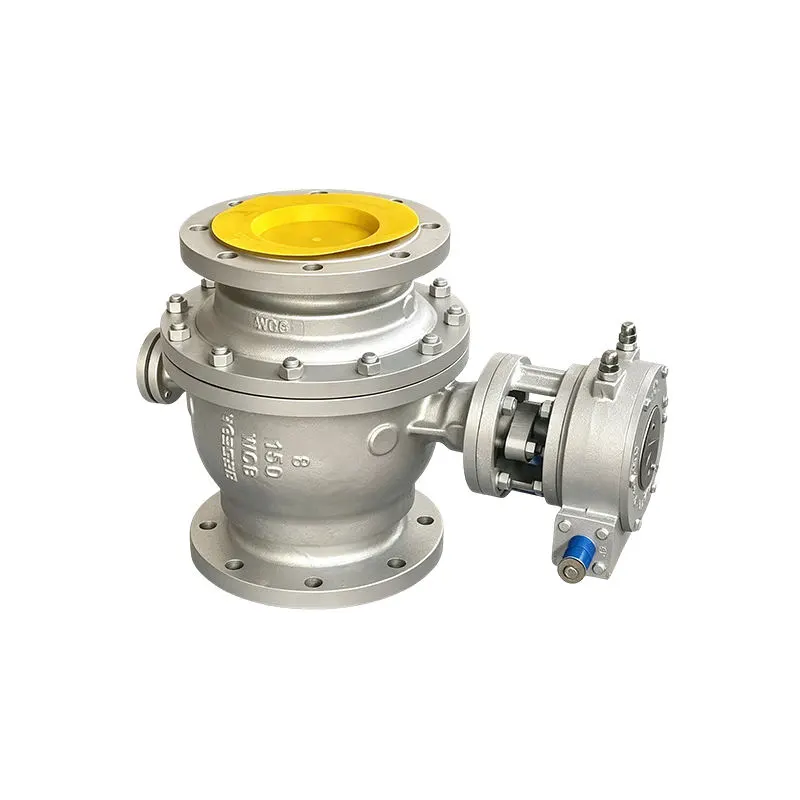

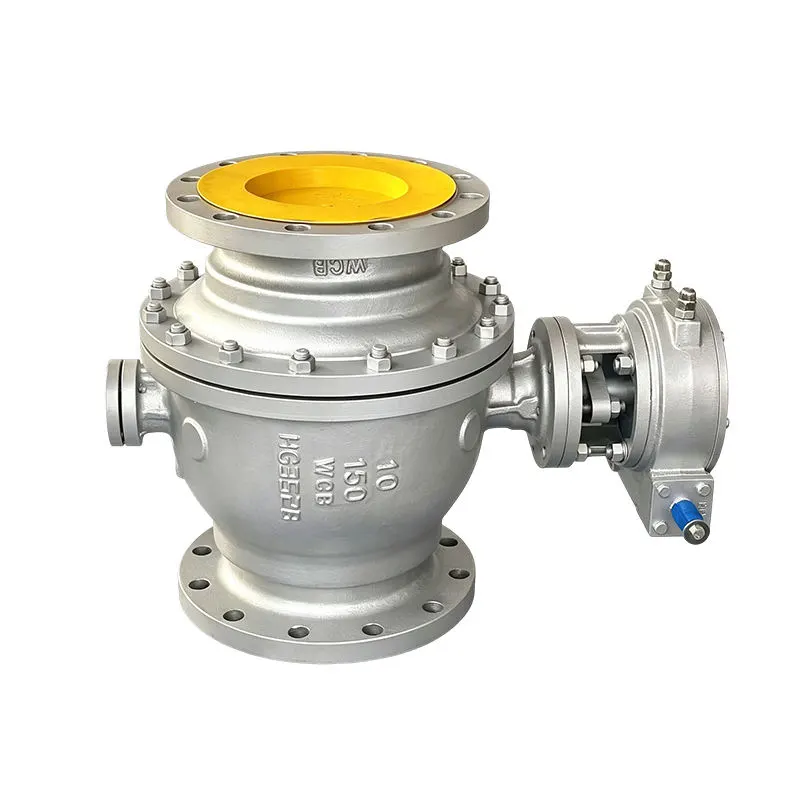

שסתום כדור קבוע WCB פלדת פחמן

שסתום כדורי קבוע WCB פלדת פחמן כבד, קצה אוגן לשירות פטרוכימי Huadu Valve Group, יצרנית שסתומים מוסמכת עם ISO, API ו-CE, מספקת שסתום כדור קבוע מפלדת פחמן WCB פרימיום עבור רכש פרויקטים תעשייתיים. שסתום תעשייתי כבד זה, בנוי מפלדת פחמן A216 WCB עם עיצוב כדור קבוע מותקן, מספק עמידות בלחץ גבוה, בלאי מושב נמוך ואיטום דו-כיווני אמין. גזע נגד נשיפה ומושב צף קפיצי מבטיחים כיבוי חזק לאורך זמן. כל יחידה עוברת בדיקות הידרוסטטיות ואיטום לפני המסירה. מתאים למערכות הולכת גז טבעי, פטרוכימיה וצינורות חשמל. אנו תומכים ב-OEM, ODM, MOQ גמיש ואפשרויות הפעלה מרובות עבור הזמנות בכמויות גדולות ומקור פרויקטים של EPC.

שלח שאילתה

תיאור מוצר

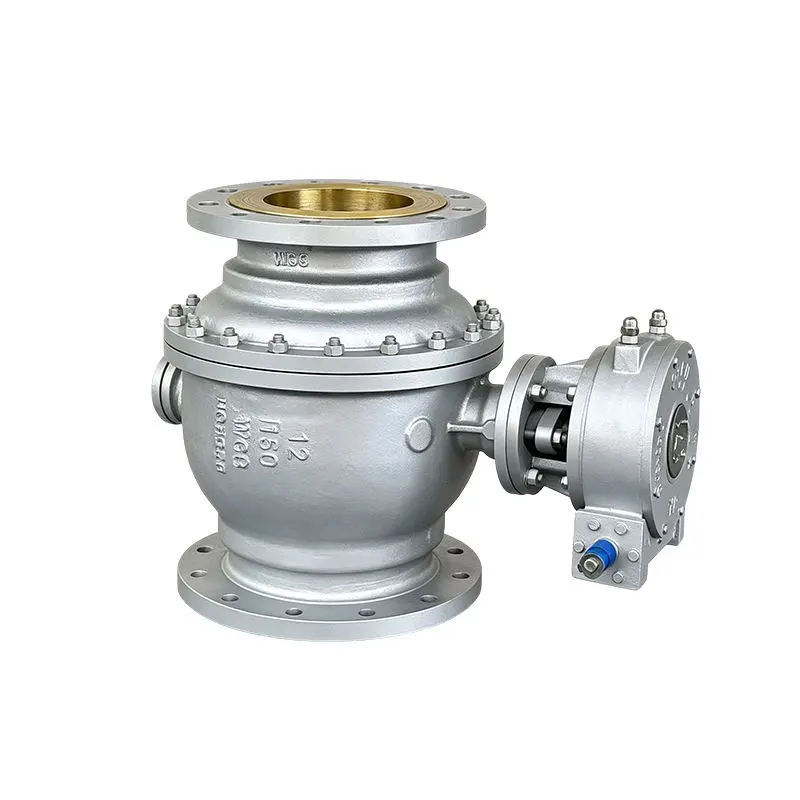

שסתום הכדור הקבוע של פלדת פחמן WCB הוא שסתום תעשייתי כבד שנבנה לבידוד צינורות ובקרת זרימה, המיוצר על ידי Huadu Valve Group. הוא מאמץ עיצוב כדור קבוע וחומר פלדת פחמן A216 WCB, המתאים היטב לתנאי עבודה קריטיים של צנרת בלחץ גבוה.

שסתום תעשייתי זה פועל באופן אמין תחת שירות בלחץ גבוה מתמשך ופעולת מחזור ארוך, שנבחר רבות עבור פרויקטים שבהם בטיחות איטום וחיי שירות ארוכים הם דרישות הליבה.

חומרי גלם ויתרונות מבניים

גוף פלדת פחמן פרימיום A216 WCB

שסתום הכדור המקובע מפלדת פחמן של WCB יוצק מפלדת פחמן A216 WCB, מה שמביא את יתרונות הליבה הבאים:

-חוזק מכני גבוה ועמידות בפני פגיעות מעולה

-יכולת הסתגלות טובה לטמפרטורה נגד גל לחץ ופטיש מים

-עובי דופן מספיק לשירות ברמת לחץ גבוה

-בדיקת יציקה קשיחה לביטול פגמים פנימיים ומשטחים

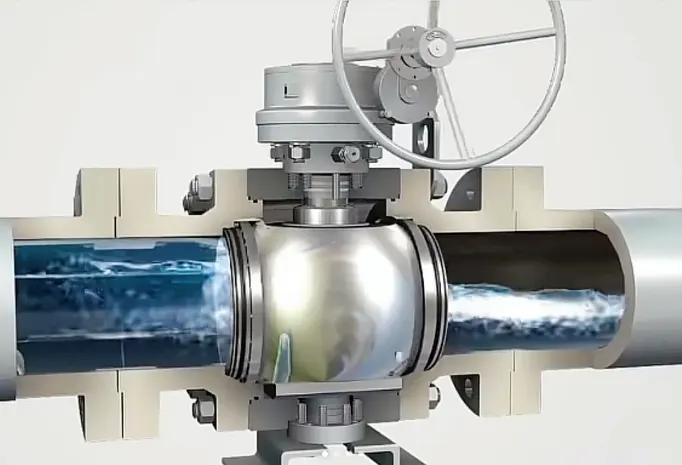

מבנה כדור קבוע מותקן על Trunnion

בשונה משסתומי כדור צפים רגילים, עיצוב הכדור הקבוע שלנו מעביר את רוב עומס הלחץ בצנרת אל פירי התמיכה העליונים והתחתונים. הכדור נשאר נעול במקומו, כך שמושבי השסתום נושאים רק כוח מגע מינימלי. זה מפחית מאוד את שחיקת המושב אפילו עם מחזורי פתיחה-סגירה תכופים תחת לחץ גבוה מתמשך. איטום דו-כיווני יציב מונע דליפה ללא קשר לכיוון הלחץ, משפר את בטיחות המערכת עבור לולאות תהליך קריטיות.

בניית איטום ובטיחות אופטימלית

מכלול מושב צף טעון קפיצי מצויד עבור שסתום כדורי קבוע מפלדת פחמן זה של WCB. קפיצים מובנים מפצים על בלאי קל לאחר אלפי פעולות כדי לשמור על ביצועי כיבוי הדוקים. גזע נגד נשיפה משמש כמאפיין בטיחות סטנדרטי נגד עליות לחץ פתאומיות. אריזת גרפיט רב-שכבתית ממזערת פליטות נמלטות סביב פערי גזע. כל רכיבי האיטום מותאמים במיוחד עבור חומרי עבודה בלחץ גבוה ובטמפרטורה בינונית במקום חלקי חילוף גנריים.

תכונות מפתח

סוג מוצר	שסתום כדור קבוע WCB פלדת פחמן	חומר גזע	A182 F6A / A276-410 / F304
תקן עיצוב	API 6D / ASME B16.34	חומר מושב	Stellite Hardfaced / PTFE / RPTFE / גרפיט
ממד פנים אל פנים	ASME B16.10	סוג אטם	אטם פצע ספירלי / אטם RTJ / אטם גרפיט
תקן אוגן	ASME B16.5 / ASME B16.47	מצב פעולה	גלגל יד, מופעל גיר, מפעיל חשמלי, מפעיל פניאומטי, מפעיל הידראולי
שיעור לחץ	כיתה 150 / 300 / 600 / 900 / 1500	סיום חיבור	מאוגן, מושחל, מרותך (BW/SW)
גודל נומינלי (NPS)	1/2 אינץ' ~ 48 אינץ'	סוג עיצוב	כדור קבוע רכוב על טרוניון, גוף מוברג
חומר גוף	פלדת פחמן A216 WCB	טווח טמפרטורה	-29℃ ~ 425℃
חומר תקע / דיסק	A105+Stellite Hardfaced / A351 CF8	מדיום ישים	מים, נפט, גז, קיטור, נוזל תעשייתי כללי
חומר מכסה המנוע	A216 WCB	תקן בדיקה	API 598 / בדיקת מעטפת ומושב הידרוסטטית

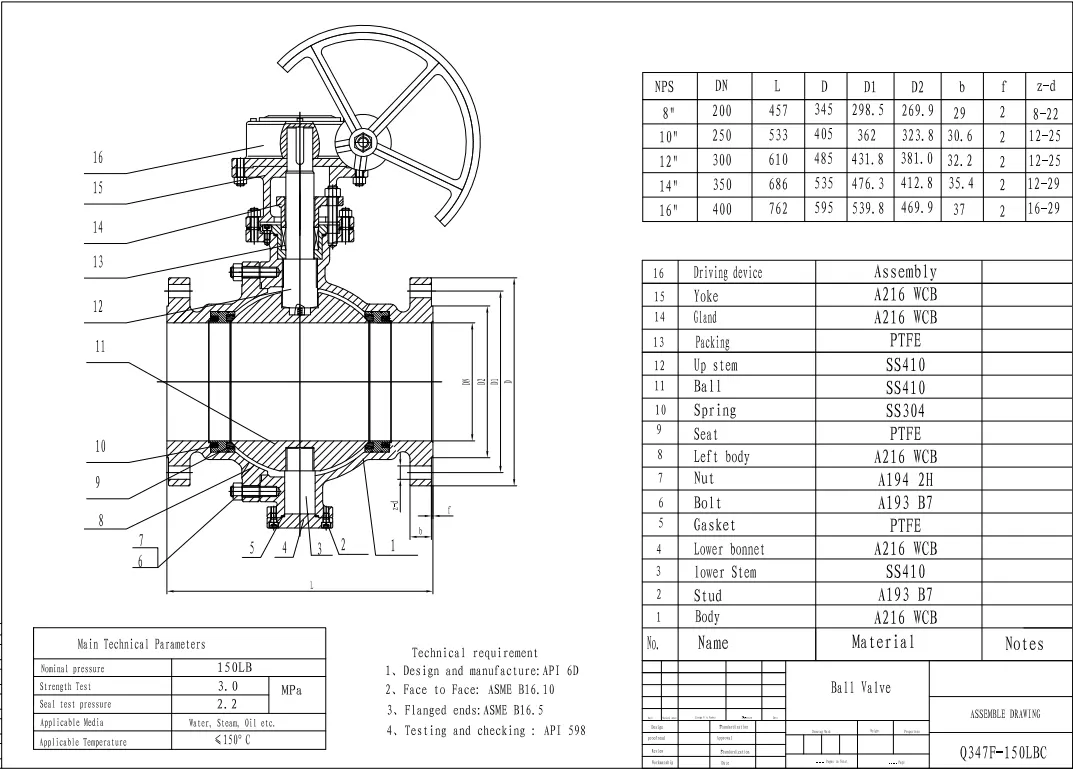

מפרט טכני

פרמטרים סטנדרטיים

גודל: DN50-DN1200

דירוג לחץ: Class150-Class2500

חומר: פלדת פחמן A216 WCB

מבנה: שסתום כדור קבוע המותקן על Trunnion

טווח טמפרטורות: -29 ℃ ~ 425 ℃

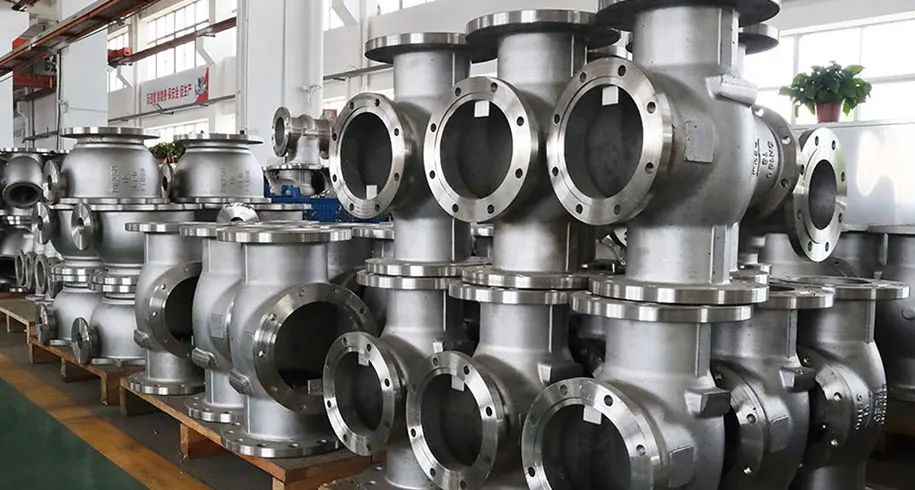

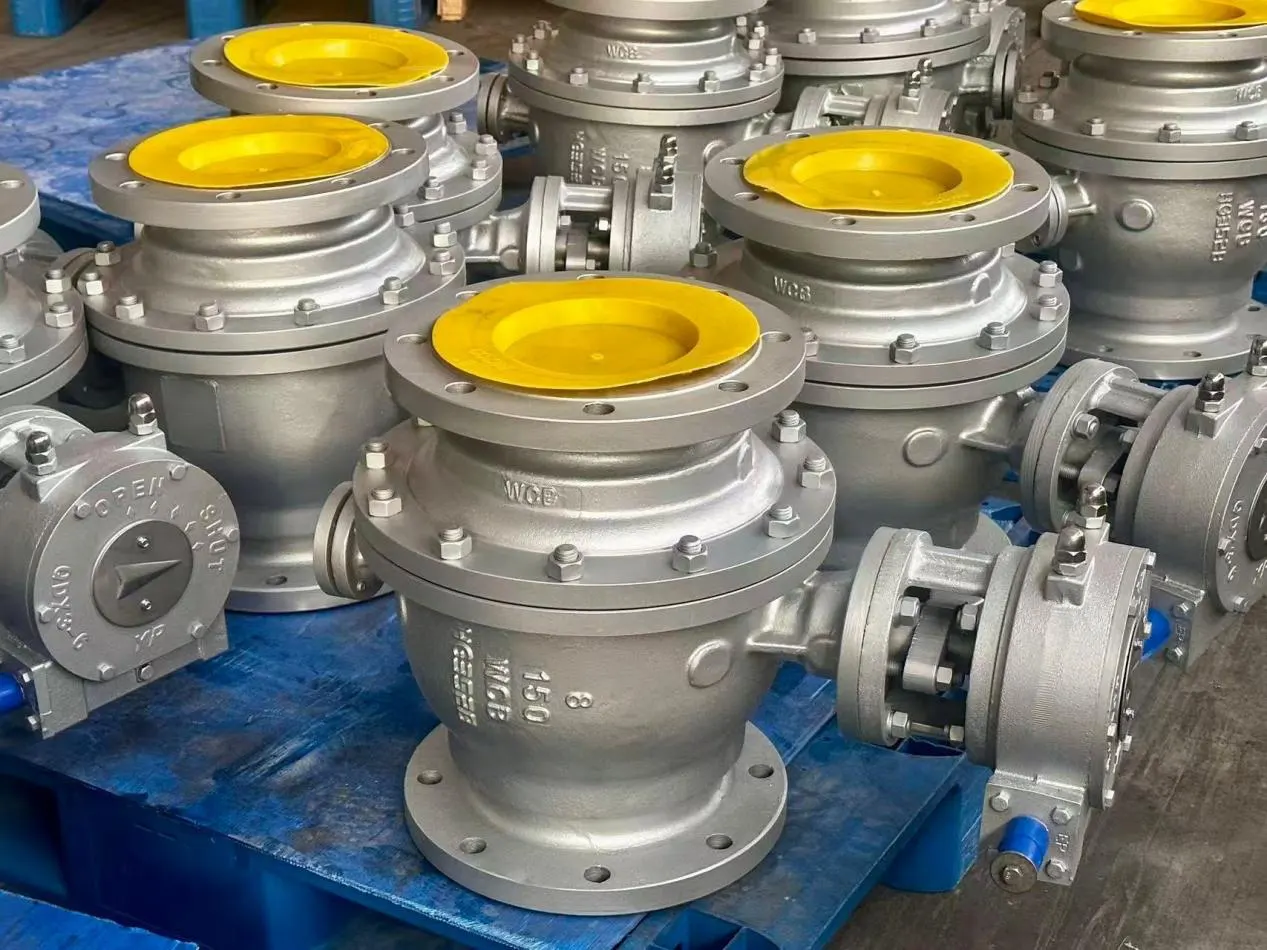

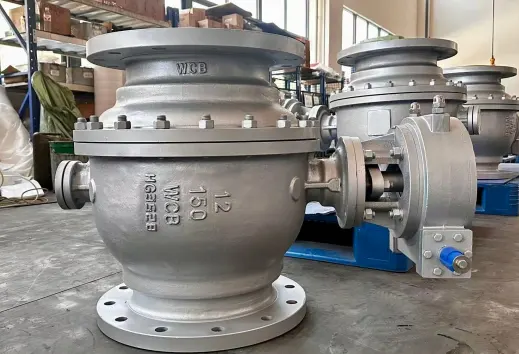

תהליך ייצור

שסתום הכדור הקבוע של פלדת פחמן של WCB עובר:

- ייצור יציקות A216 WCB מוסמך

- טיפול בחום לתכונת חומר יציבה

- עיבוד CNC מדויק למשטחי איטום

- הרכבה עם רכיבי איטום והפעלה מותאמים

תכונות ביצועים

- מבנה תחתון בלאי נמוך לשירות רכיבה תכופה על אופניים

- כיבוי הדו-כיווני אמין

- שיעור כשל מושב נמוך תחת לחץ צינור גבוה מתמשך

- תואם לאפשרויות הפעלה מרובות: גיר ידני, פנאומטי, חשמלי

- מיועד לשירות בידוד פתוח לחלוטין / סגור מלא

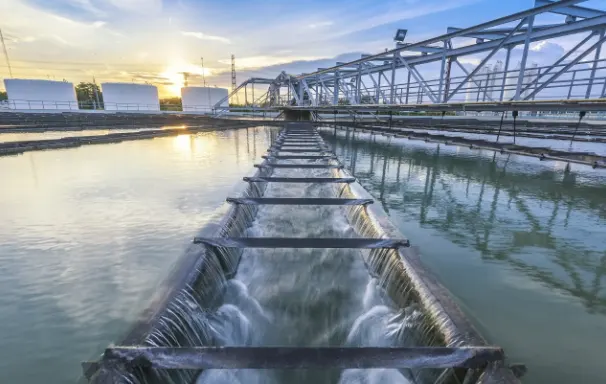

אזורי יישום

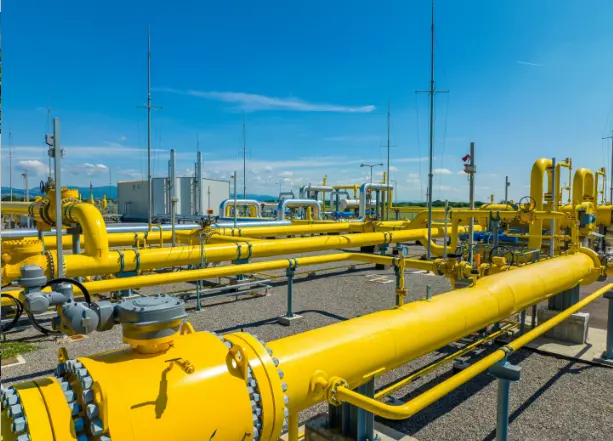

תעשיית הנפט והגז

שסתום הכדור הקבוע של פלדת פחמן WCB מיושם באופן נרחב ב:

- צינורות ראשיים להולכת גז טבעי

- קווי תהליך של בתי זיקוק נפט

- מתקני העברת נפט גולמי

- מערכות צנרת תחנות איסוף דלק

תעשייה פטרוכימית

- לולאות תהליך פטרוכימי בלחץ גבוה

- צינורות בידוד ראשיים של יחידת תהליך

- בטמפרטורה בינונית מעגלים נוזליים שאינם קורוזיביים ומתונים קורוזיביים

תעשיית החשמל

- צנרת תהליך ראשי של תחנת כוח

- מערכות לולאות של מפעלים תעשייתיים כבדים

פרויקטים תעשייתיים כלליים

- חבילות צנרת של פרויקט EPC חדש

- שיפוץ צנרת ועבודות שיפוץ קיים

- אתרי תעשייה עם גישה קשה לתחזוקה ודרישות בטיחות גבוהות

בקרת איכות ותמיכה ברכש פרויקטים

כיצרן שסתומים מוסמך עם תעודות ISO, CE ו-API, כל שסתום כדור קבוע מפלדת פחמן של WCB עובר בדיקות מלאות במפעל לפני המשלוח, כולל בדיקת מעטפת הידרוסטטית, בדיקת איטום מושב ובדיקת מימד. בדיקת חלקים מלאה מיושמת עבור שסתומים כבדים בגודל גדול ללא בדיקת דגימה. אימות חומרי גלם, בדיקת יציקה, פיקוח על הרכבה ובדיקת שסתומים מוגמרים עוברים לאורך כל תהליך הייצור. ניתן לספק תעודות בדיקת חומר ודוחות בדיקה להגשת מכרז וקבלה לאתר.

אפשרויות תצורה גמישות זמינות בהתאם לתנאי העבודה באתר, המכסות דרגות לחץ מגוונות, שילובי חומרי איטום ומצבי הפעלה מרובים. MOQ גמיש תומך בבדיקות לדוגמה, אספקת מלאי אצווה קטנה והזמנות פרויקטים בכמות גדולה. השסתומים הכדוריים הקבועים WCB של Huadu Valve Group מיוצאים ברחבי העולם ומקבלים הזמנות חוזרות מלקוחות תעשייתיים ברחבי העולם.

כיצד נבנה איטום המושב והגזע לעמידות האתר בעולם האמיתי?

אנו משתמשים בעיצוב מושב צף עם קפיצים עבור השסתום הכדורי הקבוע הזה. קפיצים פנימיים מחזיקים את המושב לחוץ כנגד משטח הכדור. כאשר בלאי קל מתרחש לאחר אלפי פעולות, קפיצים יכולים לפצות על פערים קטנים, ולשמור על ביצועי איטום טובים לאורך זמן. מבנה גזע נגד נשיפה מובנה כתכונת בטיחות סטנדרטית. תחת עליות לחץ בלתי צפויות בצנרת, זה מונע מהגבעול להתפוצץ החוצה. אריזת גרפיט רב-שכבתית מותאמת לאיטום גזע, כדי לעצור פליטות נמלטות זעירות סביב מרווח הגזע. חלקי איטום אלו אינם חלקי חילוף זולים גנריים; הם נבחרים כך שיתאימו לתנאי עבודה בלחץ גבוה ובטמפרטורה בינונית.
