שסתום כדור קבוע

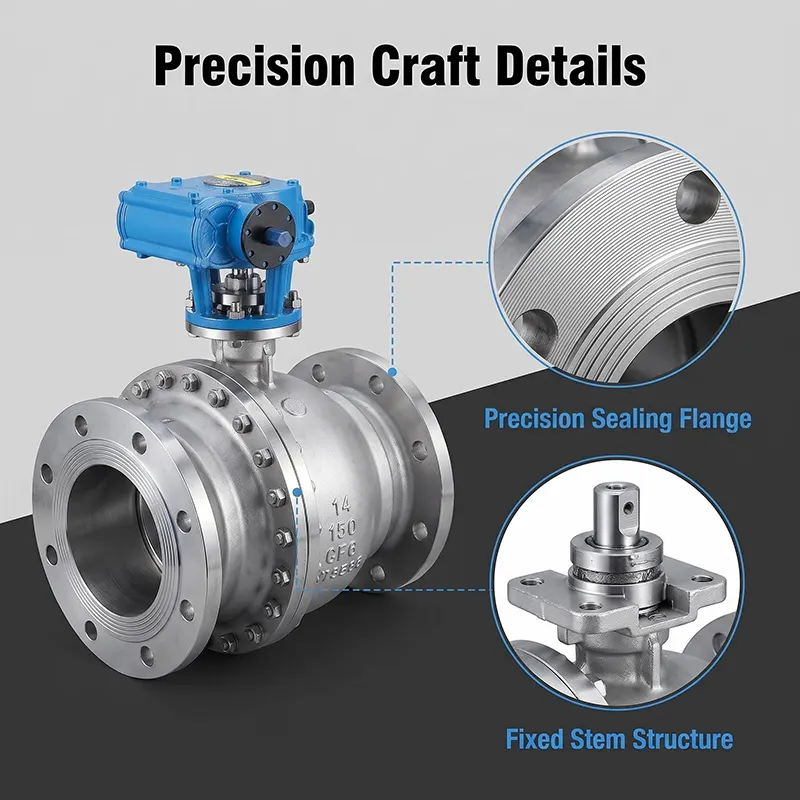

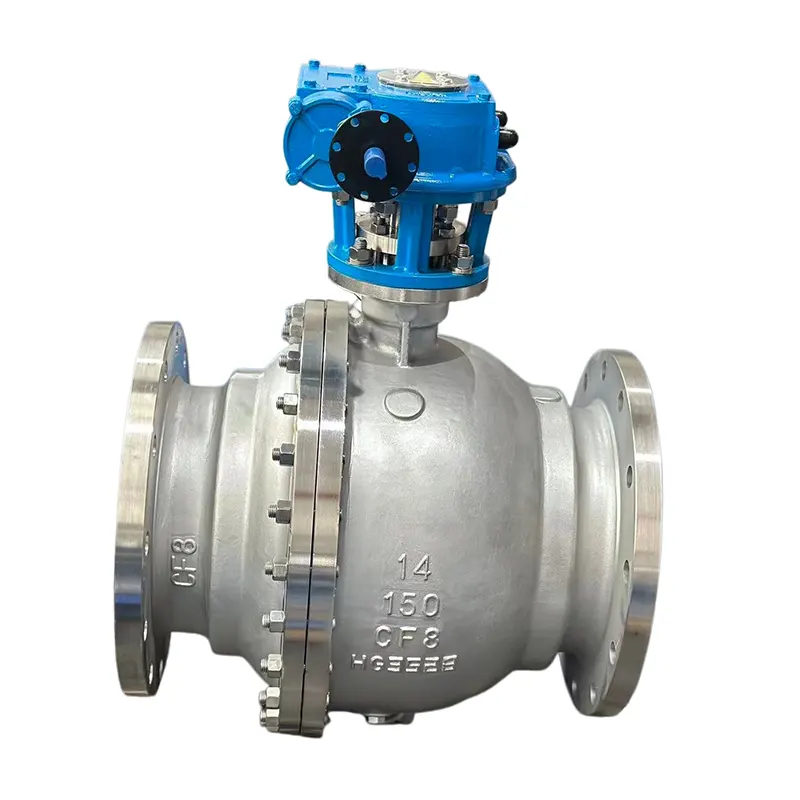

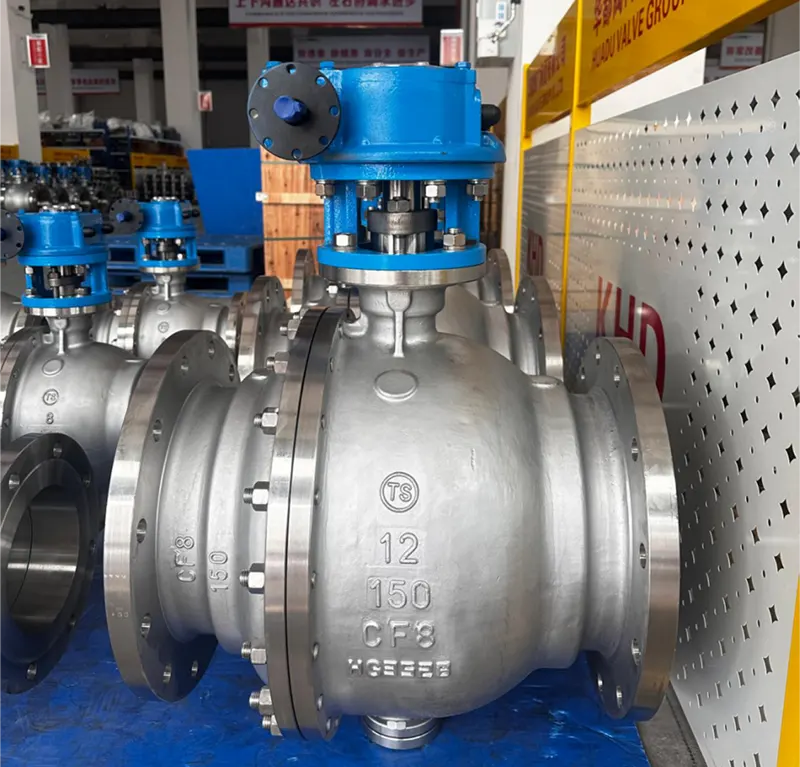

Huadu Valve Group מבוססת בוונג'ואו, סין, ומספקת שסתומים תעשייתיים אמינים באיכות מעולה. המוצר הכוכב שלנו, שסתום הכדור הקבוע, זמין מפלדת פחמן WCB יציבה או פלדת אל חלד CF8, המספקת עמידות יוצאת דופן בלחץ ועמידות יציבה. הוא נבנה עם קצוות אוגנים ומבנה כדור נתמך בעורף, הוא כולל מומנט פעולה נמוך, איטום דו-כיווני אמין ותפעול חלק גם בתנאי עבודה כבדים. הוא מתאים לצינורות בלחץ גבוה בקוטר גדול בשימוש נרחב בפרויקטים של פטרוכימיה, תחנות כוח וטיפול במים.

שלח שאילתה

תיאור מוצר

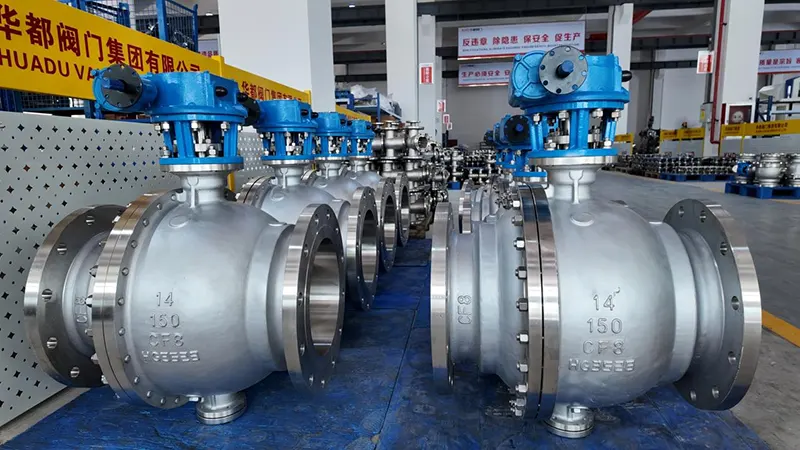

אנחנו יצרנית שסתומים מקצועית המחזיקה בתעודות ISO, API ו- CE. בבעלותנו ציוד ייצור מתקדם ומערך שלם של מערכות בקרת איכות. אנו מקבלים גם הזמנות OEM ו-ODM, עם כמויות הזמנה מינימליות גמישות. המוצרים האמינים שלנו מיוצאים ברחבי העולם וזוכים להכרה רחבה מצד לקוחות.

מהו שסתום כדור קבוע המותקן על תרכובת?

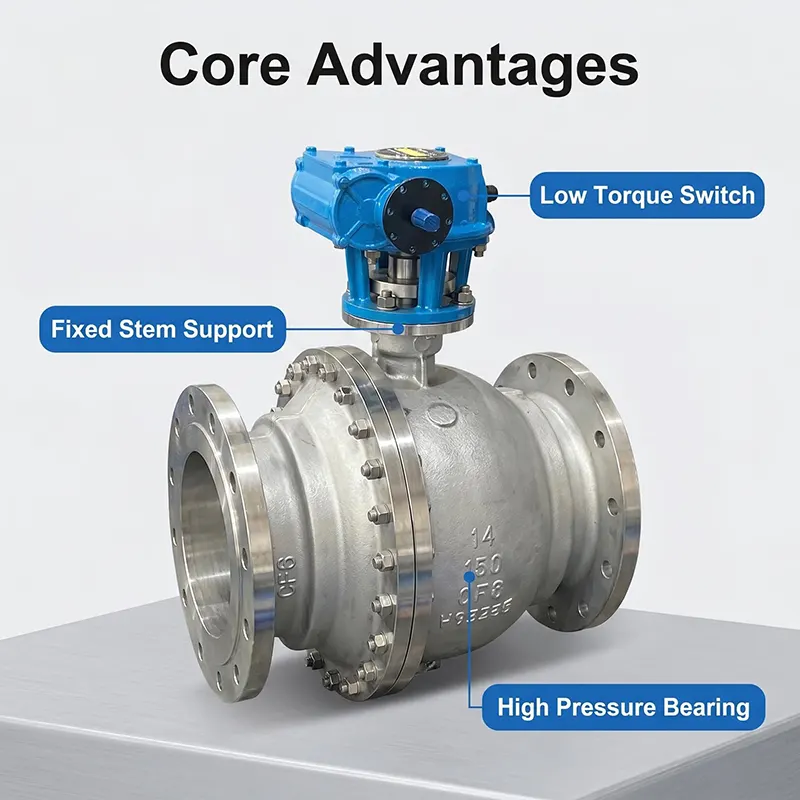

שסתומי כדור קבועים המורכבים על Trunnion מתוכננים עבור צינורות בלחץ גבוה ובקוטר גדול. בהשוואה לשסתומי כדור צפים, הכדור ננעל במקומו באמצעות גזע השסתום העליון וציר התון התחתון. הוא מסתובב רק לפתיחה וסגירה מבלי להיסחף כאשר מופעל לחץ. מבנה הטרון לוקח את רוב עומס לחץ הנוזל, ובכך מוריד ביעילות את החיכוך על מושב האיטום. עיצוב זה הופך את שסתומי הכדור הקבועים ליציבים ועמידים הרבה יותר לפעולה תעשייתית רציפה לטווח ארוך.

מה ההבדל בין שסתום כדור קבוע לשסתום כדור צף?

זו השאלה הנפוצה ביותר על ידי קונים גלובליים. ההבדל הליבה טמון במבנה התומך בכדור ובמצב נושא הלחץ.

לשסתומי כדור צפים אין תמיכת תחתית נמוכה יותר. כאשר לחץ הצינור עולה, המדיום דוחף את הכדור בחוזקה כנגד המושב במורד הזרם. זה יוצר חיכוך גדול, מומנט פעולה גבוה ובלאי מהיר של המושב. סוגי צפים מתאימים רק למידות קטנות ולתנאי עבודה בלחץ נמוך עד בינוני.

שסתומים כדוריים קבועים מקבעים את הכדור במקומו. עומס הלחץ מבוצע על ידי ציר התוף ומסב הגוף, לא מושב האיטום. הוא כולל מומנט הפעלה נמוך, שחיקה קלה של המושב, ביצועי איטום יציבים וחיי שירות ארוכים יותר. עבור צינורות DN100 / NPS4 ומעלה עם צינורות גדולים או בלחץ גבוה, שסתומים כדוריים קבועים הם תמיד הבחירה הראשונה בהנדסת תעשייה.

תכונות מפתח

סוג מוצר	שסתום כדור קבוע	חומר גזע	A182 F304 / A182 F304L / 13Cr
תקן עיצוב	API 6D / ASME B16.34	חומר מושב	Stellite Hardfaced / PTFE / RPTFE / גרפיט / מתכת למתכת
ממד פנים אל פנים	ASME B16.10	סוג אטם	אטם פצע ספירלי / אטם RTJ / אטם גרפיט
תקן אוגן	ASME B16.5 / ASME B16.47	מצב פעולה	גלגל יד, מופעל גיר, מפעיל חשמלי, מפעיל פניאומטי, מפעיל הידראולי
שיעור לחץ	כיתה 150 / 300 / 600 / 900 / 1500	סיום חיבור	מאוגן, מושחל, מרותך (BW/SW)
גודל נומינלי (NPS)	1/2 אינץ' ~ 48 אינץ'	סוג עיצוב	כדור קבוע רכוב על טרוניון, מצנפת מוברגת
חומר גוף	A351 CF8 (SS304 נירוסטה יצוקה)	טווח טמפרטורה	-29℃ ~ 425℃
חומר תקע / דיסק	CF8 + Stellite Hardfaced / A182 F304 + Hardfaced	מדיום ישים	מים, נפט, גז, קיטור, נוזל תעשייתי כללי
חומר מכסה המנוע	A351 CF8M	תקן בדיקה	API 598 / בדיקת מעטפת ומושב הידרוסטטית

היכן משתמשים בדרך כלל בשסתומי כדור קבועים?

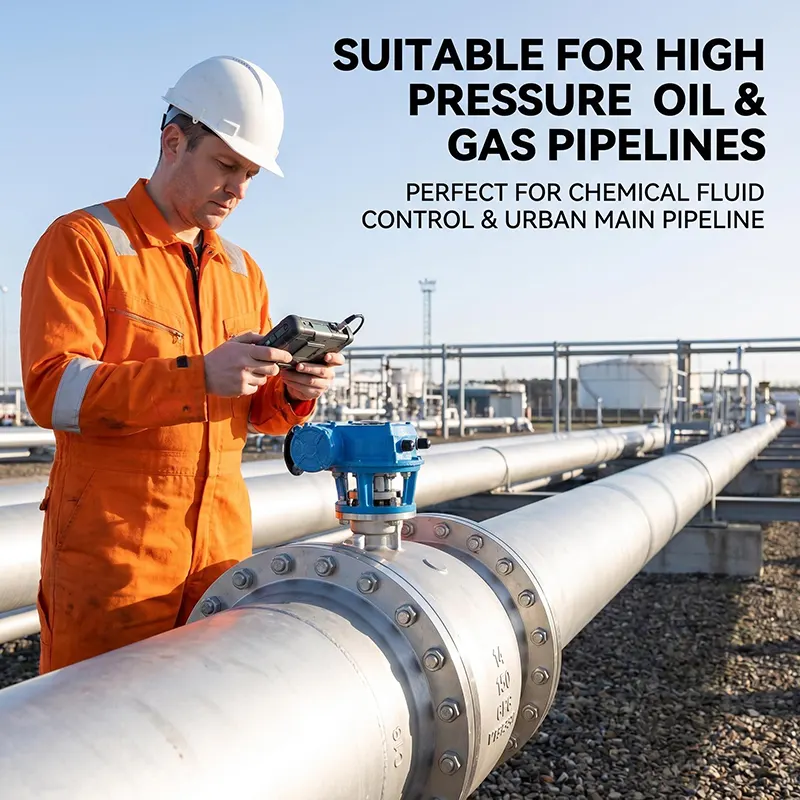

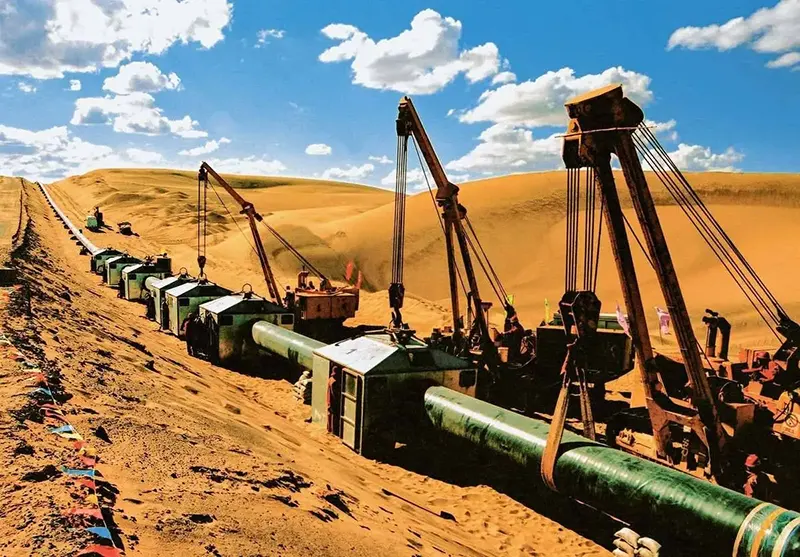

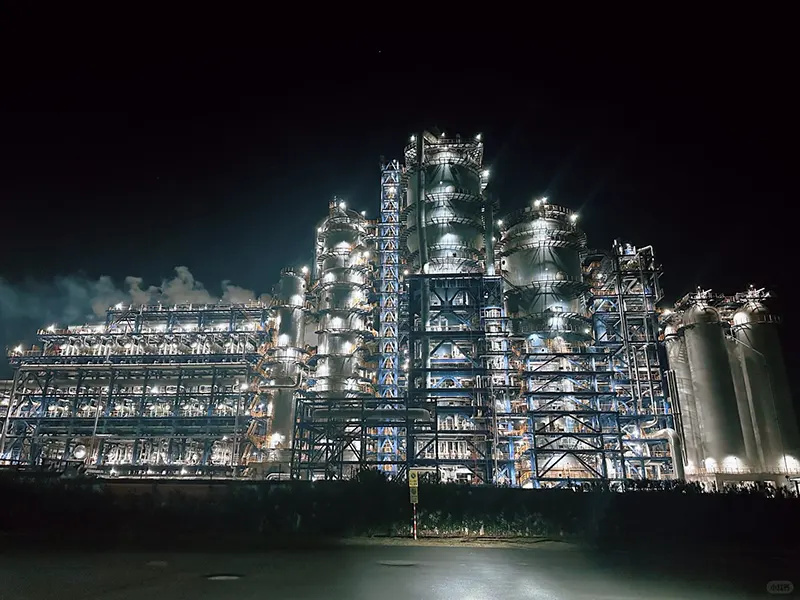

שסתומי כדור קבועים Trunnion מיושמים באופן נרחב בתרחישים תעשייתיים כבדים הדורשים איטום יציב וחיי שירות ארוכים. תעשיות טיפוסיות כוללות צינורות העברת נפט וגז, מפעלים פטרוכימיים, תחנות כוח תרמיות, פרויקטים לטיפול במים, תחנות דלק טבעיות ומערכות אספקת נוזלים תעשייתיים למרחקים ארוכים. הוא מתאים במיוחד לתנאי עבודה עם לחץ גבוה, קצב זרימה גדול, מיתוג תכוף ודרישות קפדניות של אפס דליפה.

באילו חומרים אתה תומך עבור גופי שסתום כדור קבוע וחלקים פנימיים?

אנו מציעים מגוון של חומרים לגוף ולפנים כדי להתאים לתנאי עבודה שונים. פלדת פחמן WCB היא הבחירה הסטנדרטית שלנו עבור צינורות תעשייתיים כלליים, המספקת עמידות אמינה במחיר תחרותי. עבור שירותים עם נוזל או גז קורוזיבי, אנו בוחרים CF8 (304) ו-CF8M (316) נירוסטה לעמידות אמינה בפני קורוזיה.

אנו יכולים גם למצוא חומרים מיוחדים כגון פלדה בטמפרטורה נמוכה ופלדה מסגסוגת עבור פרויקטים קשים ותובעניים. עבור חלקים פנימיים כגון מושבי הכדור והשסתום, אנו מסוגלים להגדיר שילובים שונים בהתבסס על דרישות העבודה שלך בפועל. חלקי איטום קשיח מתכת זמינים לתנאי עבודה קשים, בעוד חומרי איטום רכים מסוג PTFE ו-RPTFE מסופקים לדרישות איטום סטנדרטיות בהתאמה מלאה לדרישות איטום מגוונות,

לאילו תקנים ואישורים עומדים השסתומים הכדוריים הקבועים שלך?

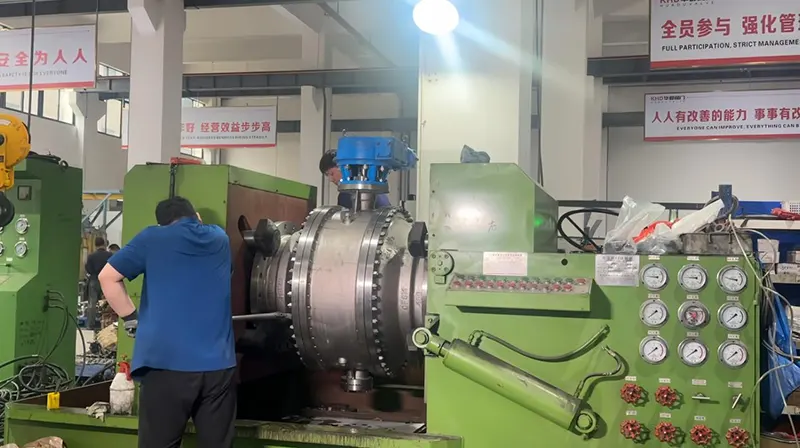

כל השסתומים הכדוריים הקבועים המורכבים על התריס שלנו מיוצרים אך ורק על פי הסטנדרטים הבינלאומיים של API 6D ו-ASME B16.34. למפעל שלנו יש אישורי API, ISO ו-CE מלאים. כל שסתום מוגמר עובר בדיקת לחץ מעטפת מקצועית, בדיקת אטימות מושב ובדיקת אטימות אוויר לפני המסירה. ניתן לספק את כל דוחות הבדיקה ומסמכי האישור כדי לתמוך בבדיקת הפרויקט ובשחרור מהמכס של הלקוחות.

האם אני צריך לבחור איטום רך או שסתום כדור קבוע באטם מתכת?

זה תלוי במדיום הצינור ובטמפרטורת העבודה שלך. שסתומי כדור קבועים עם ישיבה רכה מאמצים איטום PTFE או RPTFE, ומשיגים אפס דליפה אטום לבועות. הם אידיאליים עבור מים נקיים, גז ומדיום שמן בטמפרטורה רגילה עם דרישות איטום קפדניות.

שסתומי כדור קבועים אטומים ממתכת יכולים להסתגל לטמפרטורה גבוהה, ללחץ גבוה ולבינוני המכילים חלקיקים מוצקים זעירים. מבנה האיטום ממתכת למתכת עמיד בפני שחיקה ועמיד בטמפרטורות גבוהות, בשימוש נרחב בתנאי צינור פטרוכימיים קשים ובטמפרטורה גבוהה.

האם ניתן לצייד שסתומים כדוריים קבועים במפעילים חשמליים או פנאומטיים?

כן, ניתן להתאמה אישית מלאה. ניתן להתאים את השסתומים הכדוריים הקבועים שלנו לתפעול ידני, מפעילים פנאומטיים, מפעילים חשמליים ומפעילים הידראוליים. הודות למבנה התמיכה של הטרון, מומנט ההפעלה נמוך בהרבה משסתומי כדור צפים. זה יכול להפחית ביעילות את עלות התצורה של מפעילים ולהבטיח פעולת פתיחה וסגירה אוטומטית יציבה יותר.

מהי ערבות האיכות ומדיניות לאחר המכירה שלך?

כל השסתומים הכדוריים הקבועים המורכבים על הטרון שלנו נהנים מאחריות איכות ארוכת טווח. אנו מספקים תמיכה טכנית מלאה, הדרכה בהתקנה וייעוץ לאחר המכירה. אנו מתמקדים בקשרי שיתוף פעולה ארוכי טווח עם לקוחות גלובליים, לא בעסקאות חד פעמיות.
