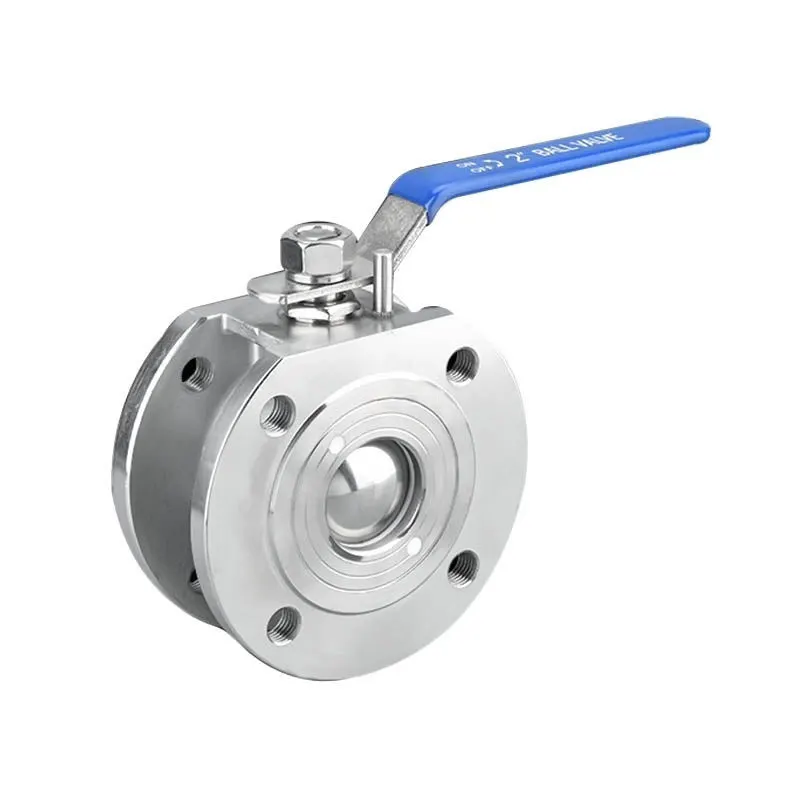

שסתום כדורי מסוג דק

Huadu Valve Group מבוססת בוונג'ואו, סין, ומספקת שסתומים תעשייתיים אמינים באיכות מעולה. השסתום הכדורי הדק שלנו שהתקבל היטב זמין מפלדת פחמן קשיחה WCB או פלדת אל חלד CF8/CF8M, המביא עמידות יציבה בלחץ וחיי שירות ארוכים בתוך שטח התקנה מוגבל. מעוצב עם גוף קומפקטי של רקיק ומבנה דפוס משולב, הוא כולל משקל קל, גודל כללי זעיר ותפיסה קטנה בהרבה על צינורות, יחד עם מומנט פעולה נמוך וביצועי איטום דו-כיווני מעולים. זה יכול לעבור בצורה חלקה ולשמור על איטום הדוק באופן קבוע בתנאי עבודה קונבנציונליים ובלחץ בינוני, תוך התאמה מושלמת לדרישות פריסת הצינור הצר. שסתום זה מאומץ באופן נרחב עבור צינורות כימיים, מערכות מחזור חימום, טיפול במים סביבתיים ופרויקטים של בניית צנרת עירונית.

שלח שאילתה

תיאור מוצר

אנחנו יצרנית שסתומים מקצועית המחזיקה בתעודות ISO, API ו- CE. בבעלותנו ציוד ייצור מתקדם ומערך שלם של מערכות בקרת איכות. אנו מקבלים גם הזמנות OEM ו-ODM, עם כמויות הזמנה מינימליות גמישות. המוצרים האמינים שלנו מיוצאים ברחבי העולם וזוכים להכרה רחבה מצד לקוחות.

מהו שסתום כדורי מסוג דק, ומהי התכונה המבנית הליבה שלו?

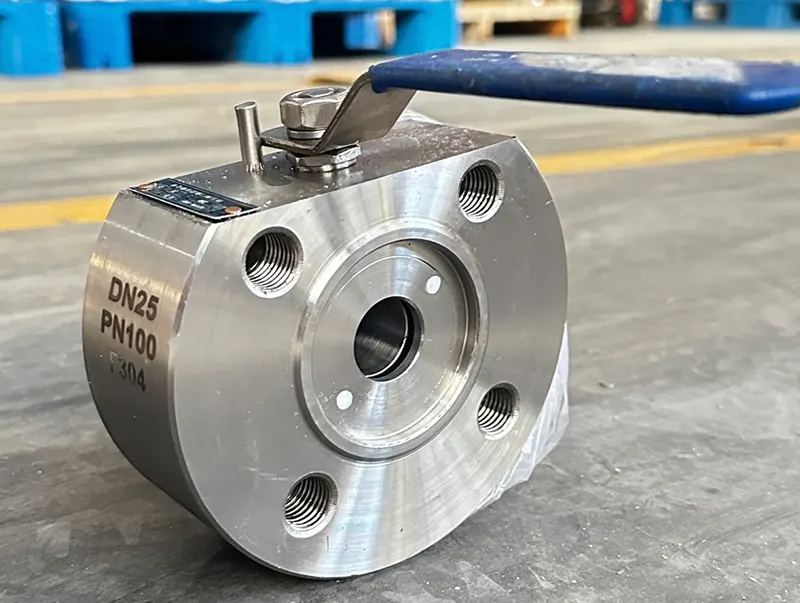

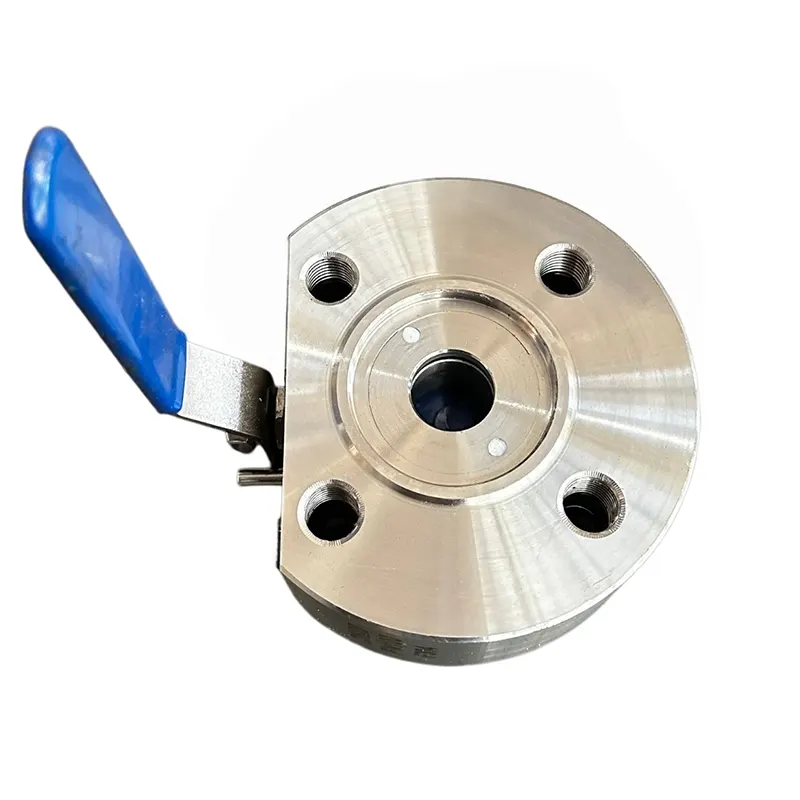

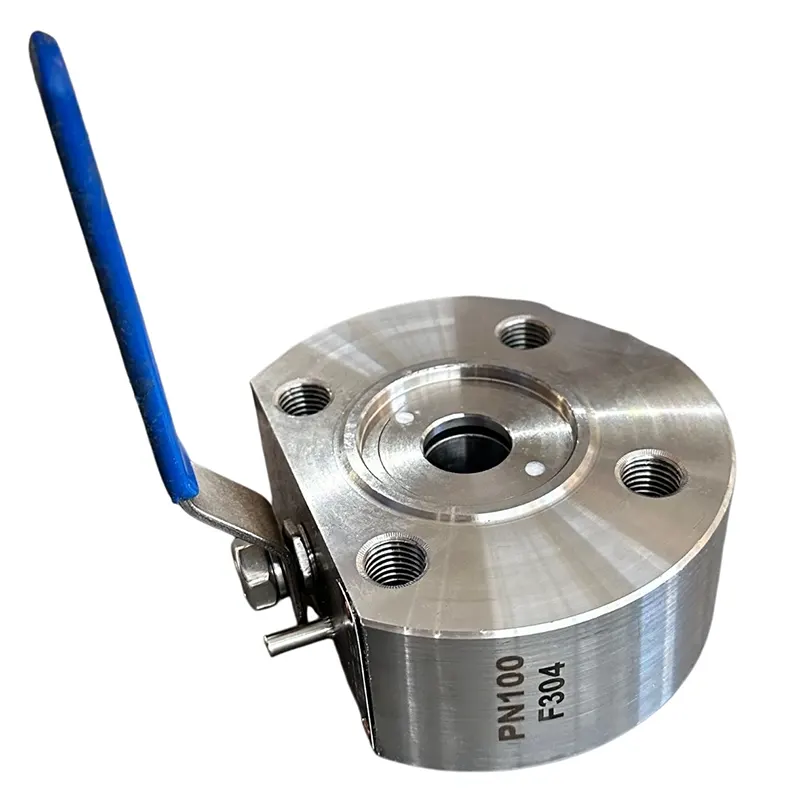

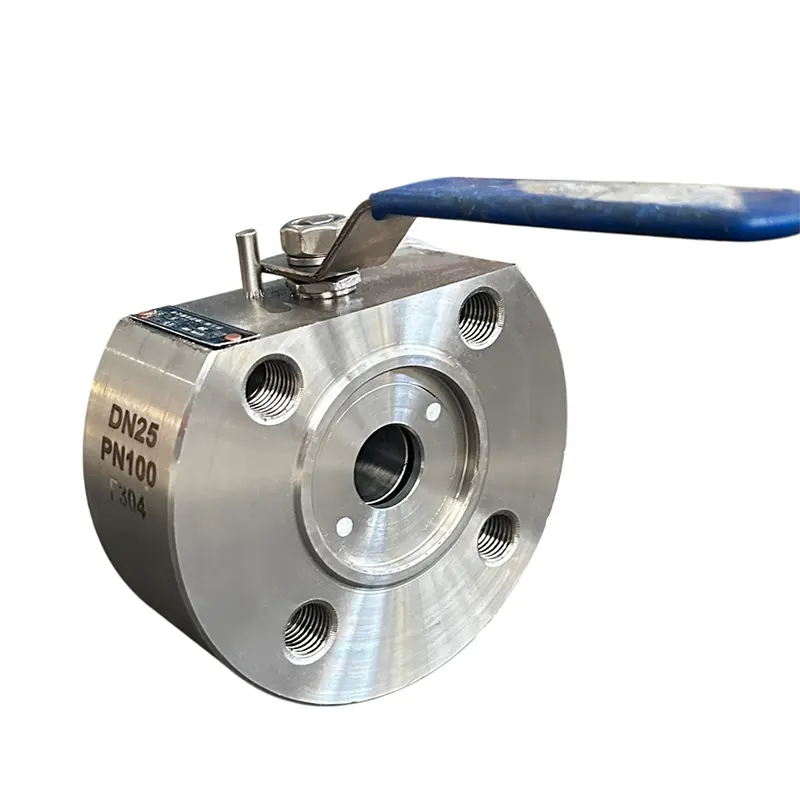

שסתום כדורי מסוג דק נקרא גם שסתום כדור דק של רקיק. תכונת הליבה שלו היא גוף השסתום המשולב עם רקיק קצר במיוחד, המסיר מבנה אוגן מיותר של שסתומי כדור רגילים. האורך הכללי מתקצר מאוד, עם עיצוב קל משקל. הוא מהודק ישירות בין שני אוגני צינור במהלך ההתקנה, מה שמפחית מאוד את שטח הצינור התפוס. המוצרים שלנו מאמצים גוף חישול דיוק מקשה אחת, בשילוב עם מבנה כדור צף, שהוא השסתום האידיאלי ביותר לפריסת צנרת קומפקטית.

תכונות מפתח

סוג מוצר	שסתום כדורי מסוג דק	חומר גזע	A182 F304 / A182 F304L / 13Cr
תקן עיצוב	API 6D / ASME B16.34	חומר מושב	PTFE / RPTFE / גרפיט
ממד פנים אל פנים	ASME B16.10	סוג אטם	אטם גרפיט / אטם PTFE שטוח
תקן אוגן	ASME B16.5 / ASME B16.47	מצב פעולה	גלגל יד, מופעל גיר, מפעיל חשמלי, מפעיל פניאומטי, מפעיל הידראולי
שיעור לחץ	כיתה 150 / 300 / 600 / 900 / 1500	סיום חיבור	רקיק מאוגן, אוגן
גודל נומינלי (NPS)	1/2" ~ 24"	סוג עיצוב	גוף רקיק דק, מבנה כדור צף
חומר גוף	A351 CF8 (SS304 נירוסטה יצוקה)	טווח טמפרטורה	-29℃ ~ 200℃
חומר תקע / דיסק	CF8 + Stellite Hardfaced / A182 F304 + Hardfaced	מדיום ישים	מים, נפט, גז, קיטור, נוזל תעשייתי כללי
חומר מכסה המנוע	A351 CF8M	תקן בדיקה	API 598 / בדיקת מעטפת ומושב הידרוסטטית

אילו אפשרויות חומר אתה מספק עבור שסתומים כדוריים דקים, ותנאי העבודה הרלוונטיים שלהם?

יש לנו שלוש אפשרויות חומר בשימוש נרחב לבחירתך:

פלדת פחמן WCB: זה עובד היטב עם מים רגילים, קיטור, שמן וגז לא מאכל. רוב הלקוחות בוחרים בו עבור צינורות חימום, צנרת תחנות כוח ומערכות צנרת תעשייתיות רגילות.

נירוסטה CF8 / 304: זה עומד בחומצה עדינה, אלקלי עדין וחלודה יומיומית. זוהי בחירה נפוצה עבור קווי ייצור כימיקלים רגילים ופרויקטים לטיפול בשפכים.

נירוסטה CF8M / 316L: היא מתפקדת מצוין נגד שחיקת כלוריד, כך שהיא מתאימה למי ים, חומצה חזקה ונוזל מאכל מאוד. הוא מותקן לעתים קרובות על צינורות עזר של ספינה ומתקנים כימיים מדויקים.

אילו דרגות לחץ וטווחי קליבר יכולים שסתומי הכדור הדק שלך לכסות?

לחץ נומינלי: PN16, PN25, PN40 בתקן לאומי; ANSI Class150LB, Class300LB בתקן אמריקאי.

קוטר נומינלי מכסה DN15-DN200, מפרטים קונבנציונליים מלאים במלאי, ואנו תומכים במוצרים מותאמים אישית בקוטר גדול לא סטנדרטי לפי שרטוטי הלקוח. כל המפרטים עוברים בדיקת חוזק מעטפת ובדיקת דליפת איטום בקפדנות.

האם מבנה הגוף הדק במיוחד מפחית את עמידות הלחץ ואת ביצועי האיטום?

ממש לא. גוף השסתום הכדורי הדק שלנו מחושל עם חומרי גלם בצפיפות גבוהה, ועובי הדופן מחושב אך ורק בהתאם לתקן ASME B16.34 כדי להבטיח יכולת נשיאת לחץ יציבה. מושב השסתום מאמץ חומר איטום מחוזק PTFE באיכות גבוהה, עם עיצוב איטום דו-כיווני. תחת לחץ עבודה מדורג, ניתן להבטיח אפס דליפה לטווח ארוך, ומומנט המיתוג קטן, מה שיכול לעבוד ביציבות בסביבה מתמשכת של לחץ בינוני.

לאילו מצבי נהיגה ניתן להתאים עבור שסתומי כדור דקים?

ידית ידנית היא התצורה הסטנדרטית. בינתיים, אנו יכולים להתאים מפעיל פנאומטי, מפעיל חשמלי, מפעיל הידראולי בהתאם לדרישות הלקוח כדי לממש שלט רחוק אוטומטי, הנוחה למערכות צנרת אוטומטיות במפעלים ופרויקטים גדולים.

מהם תעשיות היישומים העיקריות ויתרונות ההתקנה?

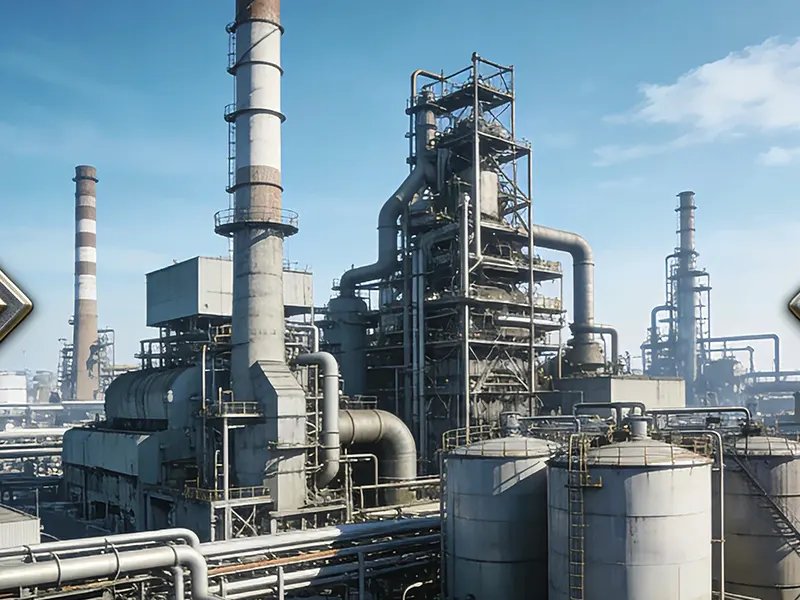

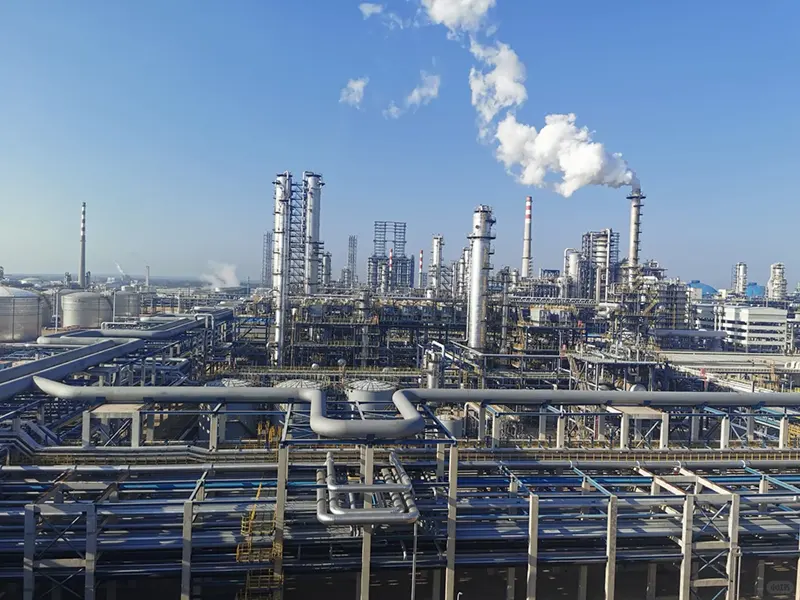

ענפי יישומים עיקריים: הנדסה פטרוכימית, אספקת מים וניקוז עירוניים, מערכת הסקה מרכזית, טיפול בשפכים להגנת הסביבה, עיבוד מזון, ציוד מכני תומך צנרת, צינורות עזר ימיים.

יתרונות התקנה: גודל קטן, קל משקל, התקנה פשוטה, עלות תחזוקה נמוכה מאוחרת יותר, פירוק והחלפה נוחים של צנרת, מתאים במיוחד לפרויקטים של שינוי צנרת עם שטח התקנה צר.

האם אתה יכול לקבל התאמה אישית של OEM & ODM? איזה תוכן מותאם אישית נתמך?

אנו תומכים באופן מלא בהזמנות OEM ו-ODM. פריטים הניתנים להתאמה אישית כוללים קליבר מיוחד, דרגת לחץ מיוחדת, חומר מיוחד נגד קורוזיה, הדפסת לוגו מותאמת אישית על גוף השסתום, חומרי איטום מיוחדים לטמפרטורה גבוהה וקורוזיה חזקה, גודל התקנת מפעיל מותאם אישית, גודל חיבור לא סטנדרטי וכו'. אנו יכולים לייצר מוצרים אך ורק לפי השרטוטים הטכניים ודרישות הפרמטרים שלך.

אילו אישורים יש לשסתומי כדור מסוג Huadu דק? אילו בדיקות איכות יבוצעו לפני המסירה?

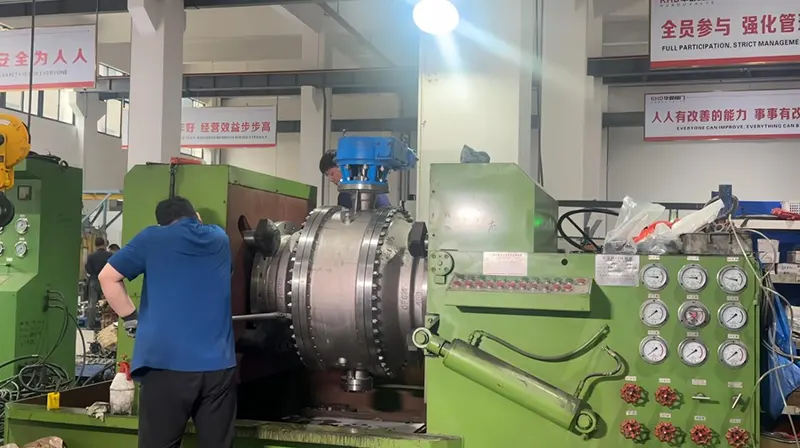

כל המוצרים מיוצרים בהתאם למערכת ניהול איכות ISO9001, עם אישור CE ואישור API. לפני המסירה, כל שסתום יעבור בדיקת מעטפת הידרוסטטית, בדיקת דליפת אטימות אוויר, בדיקת עייפות מיתוג ובדיקת מראה. מוצרים לא מוסמכים יבוטלו ישירות כדי להבטיח שכל המוצרים המיוצאים עומדים בתקנים תעשייתיים בינלאומיים.
